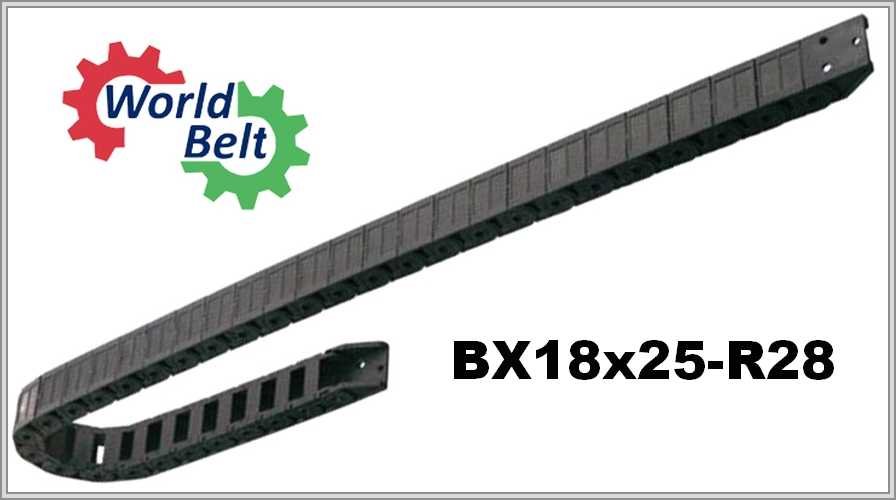

Кабелеукладчик BX18x25-R28
Артикул: WB-003373
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003373 |
| Производитель: | WorldBelt |
| Серия: | BX |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 18 |
| Внутренняя ширина, мм: | 25 |
| Радиус изгиба, мм: | 28 |
| Внешняя высота, мм: | 23 |
| Внешняя ширина, мм: | 38 |
| Число секций: | 1 |
| Раздел: | Открытые |
Открытый кабелеукладчик BX18x25-R28: пластик, сечение 18х25 миллиметров
Размеры цепи BX18x25-R28
По таблице BX18x25-R28 имеет внутреннее сечение 18 × 25 миллиметров и внешний размер 23 × 38 мм. Радиус — 28 миллиметров. Описание указывает материал: инженерный пластик. Модель BX18x25-R28 в цифрах: 18 × 25 мм внутри, 23 × 38 мм снаружи, радиус 28 миллиметров.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| BX18 | 18х25мм | 23х38мм | 28мм |
Петля 79 миллиметров и сечение 450 мм²
Формула высоты петли — 2R + внешняя высота; здесь 28 мм и 23 миллиметра дают ≈ 79 миллиметров. Внутреннее сечение BX18x25-R28 — 450 мм² (высота × ширина).
Конструкция и подбор: BX18x25-R28
Обслуживание, очистка и укладка кабеля идут через открывающуюся снизу сторону модулей. Описание BX18x25-R28 называет цепь надёжной и безопасной и отмечает защиту электрического кабеля или пневмогидравлических шлангов от механических повреждений. Ограничение по радиусу даёт самый жёсткий кабель: радиус цепи 28 мм не может быть меньше его минимально допустимого радиуса.
Приложение — на ваше усмотрение: чертёж либо фото старой цепи. Цепь BX18x25-R28 подбирают по данным: сколько цепь ходит; масса и состав укладываемого; как расположена цепь при монтаже; радиус изгиба, допустимый жёсткому кабелю; рабочая обстановка.
