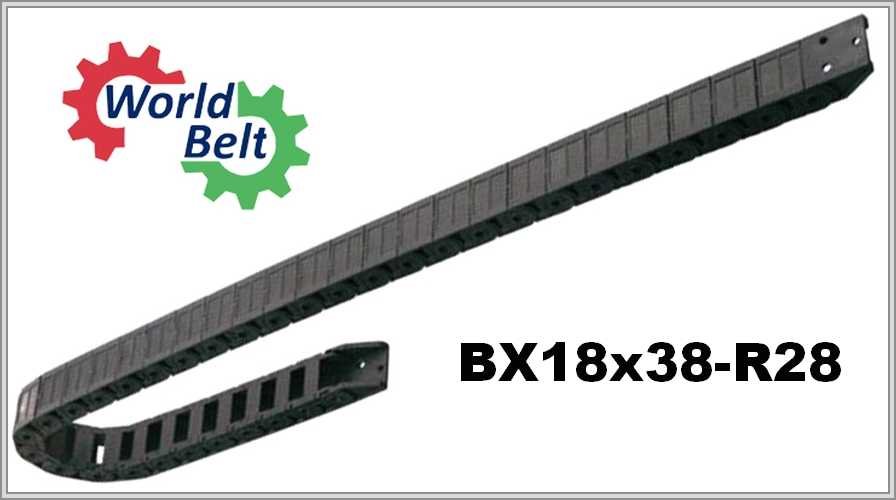

Кабелеукладчик BX18x38-R28

Name: BX18x38-R28
Brand: WorldBelt
SKU: WB-003375

Артикул: WB-003375

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Полуоткрытая цепь BX18x38-R28 из инженерного пластика: внутренние размеры 18×38 миллиметров, внешние размеры 23×51 миллиметр, радиус изгиба 28 миллиметров.

Характеристики

Артикул:	WB-003375
Производитель:	WorldBelt
Серия:	BX
Исполнение цепи:	Открытая
Материал цепи:	Пластик
Внутренняя высота, мм:	18
Внутренняя ширина, мм:	38
Радиус изгиба, мм:	28
Внешняя высота, мм:	23
Внешняя ширина, мм:	51
Число секций:	1
Раздел:	Открытые

BX18x38-R28: полуоткрытая цепь, внутренние размеры 18×38 мм, радиус 28 мм

Размеры BX18x38-R28 и радиус

Что даёт таблица для BX18x38-R28: 28 миллиметров радиус изгиба, 18 миллиметров внутренняя высота, 38 миллиметров внутренняя ширина, 23 миллиметра внешняя высота, 51 миллиметр внешняя ширина. Материал — инженерный пластик. BX18x38-R28: R 28 миллиметров, внутри 18×38 миллиметров, снаружи 23×51 миллиметр.

Тип	Внутренние размеры, ВхШ (А)	Внешние размеры, ВхШ	Радиус изгиба
BX18	18х38мм	23х51мм	28мм

Высота петли и дуга изгиба; запас по сечению

По правилу 2R + внешняя высота петля цепи BX18x38-R28 равна 79 миллиметров при радиусе 28 миллиметров. Половина окружности изгиба, то есть ≈ πR, у BX18x38-R28 равна примерно 88 миллиметров. Сечение подбирают под жгут, оставляя запас и место для разделителей.

BX18x38-R28 — схема конструкции

BX18x38-R28 — виды концевого крепления

Что сказано в описании

Согласно описанию, кабели и шланги не смещаются относительно друг друга, так что механический износ исключается. BX18x38-R28 — тяговая кабелеукладочная цепь полуоткрытого типа. Нижняя сторона модулей открывается — под укладку кабеля, обслуживание и очистку.

Данные для подбора BX18x38-R28 (внутренние размеры 18 на 38 миллиметров, R 28 миллиметров): величина хода; как цепь смонтирована; условия работы; радиус у самого жёсткого кабеля; перечень заполнения с массой. К заявке можно добавить снимок прежней цепи или чертёж.
