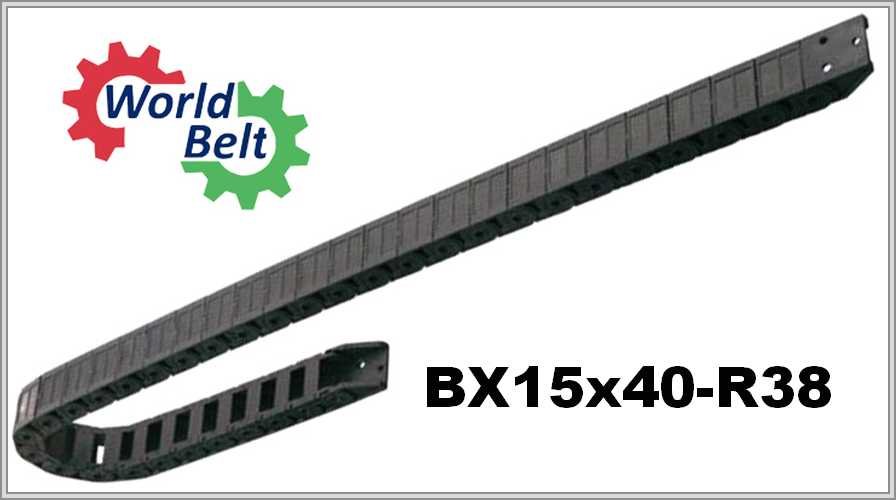

Кабелеукладчик BX15x40-R38

Name: BX15x40-R38
Brand: WorldBelt
SKU: WB-003369

Артикул: WB-003369

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Полуоткрытая цепь BX15x40-R38 из пластика: внутренние размеры 15×40 миллиметров, внешние размеры 20×53 миллиметра, радиус изгиба 38 миллиметров.

Характеристики

Артикул:	WB-003369
Производитель:	WorldBelt
Серия:	BX
Исполнение цепи:	Открытая
Материал цепи:	Пластик
Внутренняя высота, мм:	15
Внутренняя ширина, мм:	40
Радиус изгиба, мм:	38
Внешняя высота, мм:	20
Внешняя ширина, мм:	53
Число секций:	1
Раздел:	Открытые

Кабелеукладчик BX15x40-R38: внутреннее сечение 15×40 мм, радиус 38 мм

Размеры BX15x40-R38 и радиус

BX15x40-R38: внутри 15×40 миллиметров, снаружи 20×53 миллиметра, изгиб радиусом 38 миллиметров. Цепь из пластика. Итоговые цифры BX15x40-R38: внутри 15 на 40, снаружи 20 на 53, изгиб — по радиусу 38 миллиметров.

Тип	Внутренние размеры (A), В х Ш (мм)	Внешние размеры, В х Ш (мм)	Радиус изгиба (мм)
BX15	15х40	20х53	38

Высота петли и рабочая площадь; радиус цепи

80 % сечения — это 480 квадратных миллиметров рабочей площади. Высота петли ≈ 2R + внешняя высота: 2 × 38 + 20 = 96 миллиметров. Радиус цепи выбирают не меньше радиуса, допустимого для самого жёсткого кабеля.

BX15x40-R38 — схема конструкции

BX15x40-R38 — виды концевого крепления

Что сказано в описании

В описании — лёгкость цепи и её пригодность для оборудования, которое эксплуатируется динамично. Описание называет BX15x40-R38 тяговой цепью полуоткрытого типа. Нижняя сторона модулей открывается — чтобы уложить кабель, а позже обслуживать и очищать цепь.

Для BX15x40-R38 (внутренние размеры 15 на 40 миллиметров, R 38 миллиметров) пригодится следующее: монтажное положение, условия, в которых цепь будет работать, состав и масса заполнения, ход цепи и радиус у самого жёсткого кабеля. Чертёж — по желанию.
