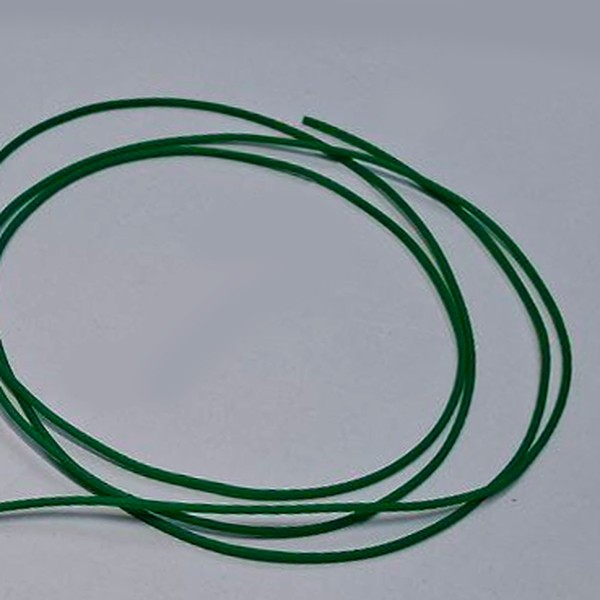

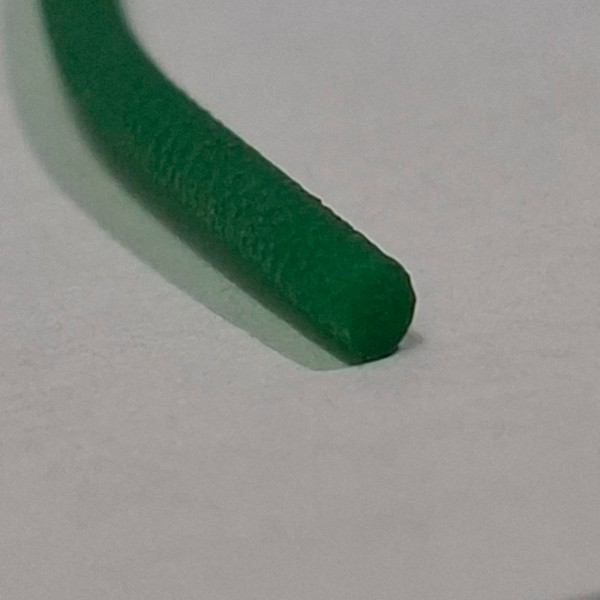

Ремень круглый полиуретановый D3 полнотелый, 500 мм

В точной автоматике важна не только длина ремня, но и посадка в канавке. У сечения 3 мм канавка шкива имеет радиус 1,58 мм при глубине 2,1 мм: ремень должен лежать в ней свободно, не зажимаясь между стенками.

Кольцо 500 мм сваривают короче расчётной длины, поэтому контур по шкивам должен быть 526–543 мм. При двух шкивах по 29 мм межосевое расстояние составит 218–226 мм. О форме канавки — в статье о канавке шкива, о других кольцах 3 мм — в общем подразделе.

Если 500 мм не подходит, увеличим или уменьшим длину до 200 мм — получится любое значение от 300 до 700 мм.

Как посадить кольцо 500 мм на шкивы

Контур по шкивам 526–543 мм, окружность минимального шкива 91 мм — отсюда межосевое расстояние 218–226 мм.

Что даёт длина 500 мм

У кольца 450 мм с теми же шкивами межосевое расстояние 191–199 мм, а здесь оно доходит до 218–226 мм, так что шкивы можно развести шире. Ради длины сечение увеличивать не нужно: при лёгкой нагрузке трёх миллиметров хватает.

Шов и натяг

Сварка идёт при нагреве 240–260 °C. Заготовку делают короче на 5–8 %, потому что после натяжения ремень необратимо удлиняется. Условие прочного стыка — ровный рез под 90° и чистые торцы: масляный след мешает сплавлению. Порядок операций — в материале как сваривают.

Температура узла

Длительная работа допустима до +65 °C. Если механизм греется, замерьте температуру в зоне привода: при жалобе «ремень не тянет» причина часто в нагреве, а не в самом ремне.
