Направляющие шины с пазами
В разделе собраны направляющие шины с пазами под маркой WorldBelt. Каждый типоразмер назван по схеме WBxx-yy-zz: WB27-16-12, WB34-24-18, WB94-11-18 и так далее. Это алюминиевые профили с Т-образными пазами. Размеры профиля при заказе сверяют по образцу или чертежу.
Ниже карточек описано, как читать обозначение и какие сведения назвать при заказе.
Как выбрать направляющую шину с пазами по обозначению
Для чего нужны шины с пазами

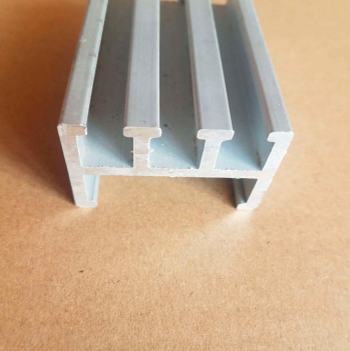

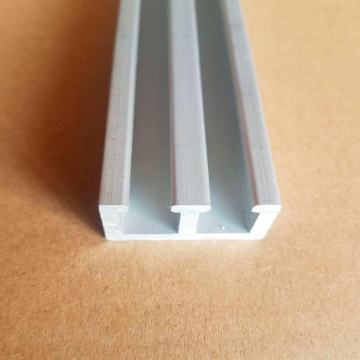

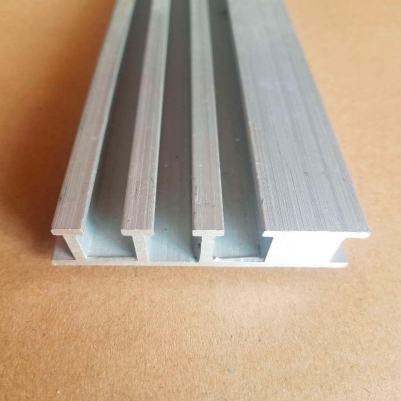

Шины с Т-образными пазами закрепляют и удерживают изделие: в паз шины нужного размера встраивают упоры, ограничители, струбцины, зажимы и другие приспособления. Для циркулярных и ленточных пил такие шины могут изготавливать и с дополнительными Т-образными пазами — по желанию покупателя. Карточки с пометкой «для стола станка» описывают установку шины на стол фрезерного станка или станка с ЧПУ для позиционирования и крепления упоров, прижимов, шаблонов и оснастки.
Как читать обозначение WB
Все шины раздела названы по схеме WBxx-yy-zz, например WB34-24-18, WB58-18-12 или WB94-11-18. Обозначение читают целиком, как номер типоразмера, и в заявке пишут без пропусков и сокращений. Длину и число отрезков называют отдельно от обозначения: обозначение относится к профилю, а не к длине отрезка. Ширину, высоту профиля и размеры паза при заказе сверяют по образцу или чертежу.
Типоразмеры раздела

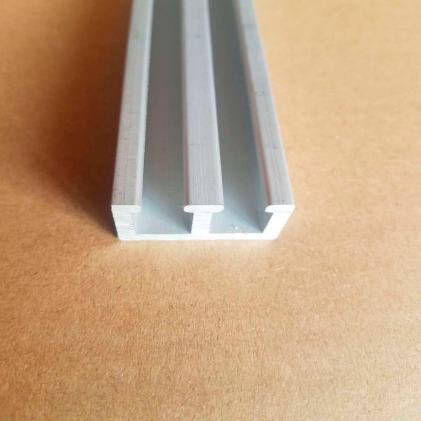

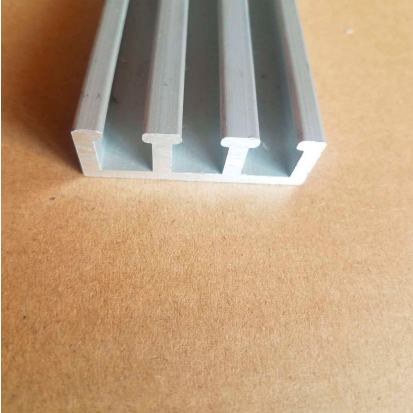

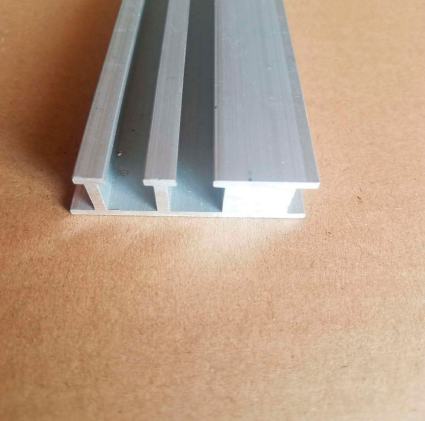

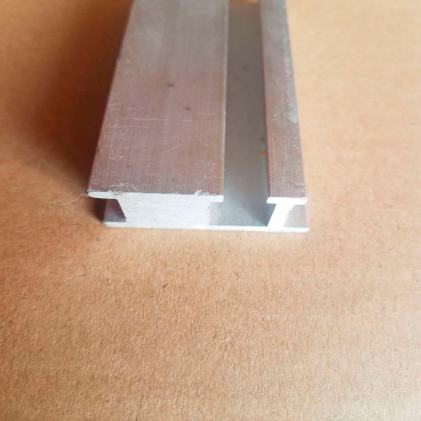

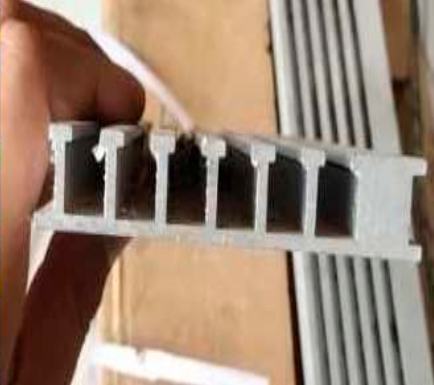

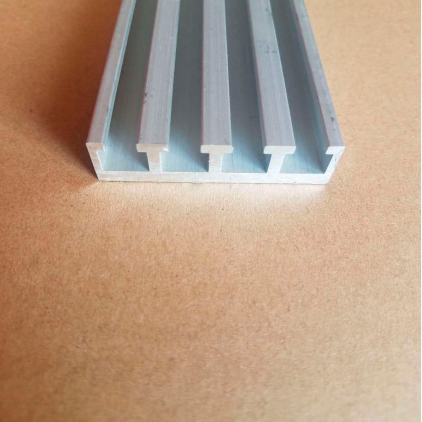

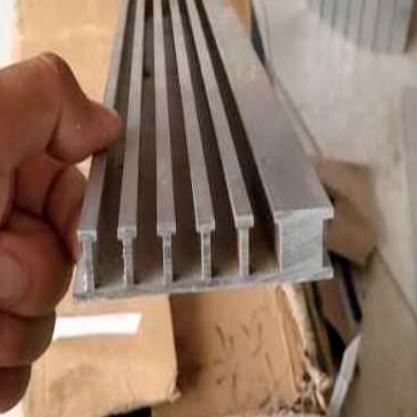

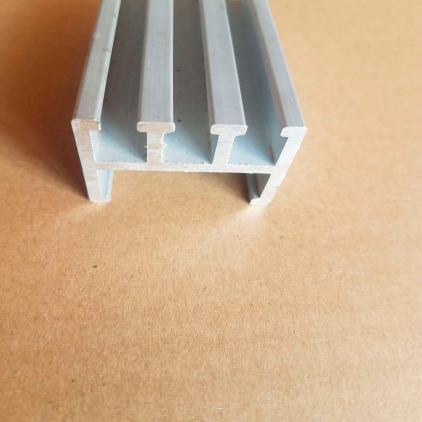

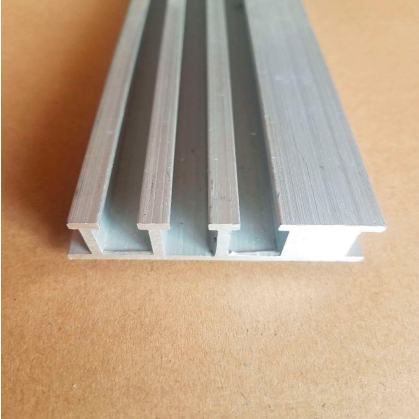

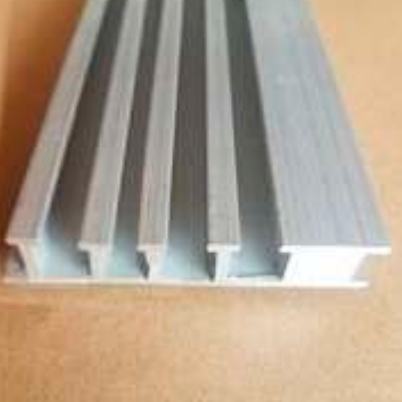

В разделе представлены обозначения WB27-16-12, WB34-24-18, WB38-30-12, WB39-16-12, WB46-11-18, WB51-16-12, WB58-18-12, WB70-11-18, WB82-11-18 и WB94-11-18. Пять из них — WB27-16-12, WB34-24-18, WB38-30-12, WB46-11-18 и WB58-18-12 — есть в двух карточках с разными названиями; профиль у обеих карточек одного обозначения один и тот же.
Как подобрать типоразмер
- Возьмите обозначение с чертежа или с уже имеющегося профиля, если оно у вас есть.
- Сверьте размеры профиля и паза с образцом или чертежом.
- Для оснастки, которая должна входить в паз, подготовьте образец, чертёж или эскиз.
- Если нужно несколько отрезков, заранее определите длину каждого.
Что указать при заказе
- Обозначение профиля целиком, например WB46-11-18.
- Длину каждого отрезка в миллиметрах.
- Количество отрезков. Если нужны отрезки разной длины, перечислите длину и количество для каждой позиции.
- Размеры и форму головки крепежа или оснастки, которая должна входить в паз: к заявке приложите образец, чертёж или эскиз.
О материале
Шины раздела — алюминиевые профили с Т-образными пазами. Марку сплава, покрытие и допуски, если они важны, запрашивают отдельно перед заказом.
