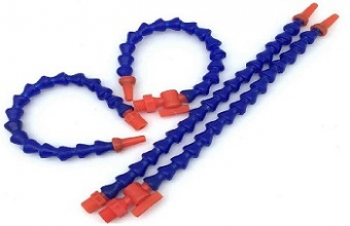

Трубки СОЖ
Раздел объединяет два вида трубок для подачи СОЖ: пластиковые сегментные на шарнирных звеньях (в названиях карточек типоразмеры 1/4, 3/8, 1/2) и металлические трубки. Отдельно представлены трубка с краном и позиции под индивидуальный заказ.
Сегментные трубки типа Loc-Line держат заданное положение и направляют охлаждающую жидкость или воздух. Наконечники, разветвители и краники добавляют по желанию заказчика. При заказе укажите типоразмер и длину, затем наконечник и резьбу.
Как выбрать трубку СОЖ
Чем различаются трубки раздела
Пластиковая трубка собирается из звеньев: каждое звено крепится к соседнему шарнирно, конструкция относится к типу Loc-Line. Такая трубка направляет охлаждающую жидкость или воздух и держит заданное положение. Для металлических трубок раздела марку металла и длину называют при оформлении заявки.
Типоразмеры
Модульные трубки выпускаются в дюймовых типоразмерах 1/4, 1/2 и 3/4, есть кислотостойкие исполнения. В разделе представлены позиции 1/4, 3/8 и 1/2. Справочное давление составляет 2–4 атм для 1/4, 1,4–2 атм для 1/2 и 0,7–1,4 атм для 3/4; расход — около 30 л/мин для 1/2 и около 72 л/мин для 3/4. Это ориентиры для типоразмера, а не данные конкретной сборки.
Таблица модульных трубок СОЖ состоит из трёх строк, по резьбам G1/4, G3/8 и G1/2 (OEL-02, OEL-03, OEL-04): наружный диаметр 16, 20 и 25 мм, внутренний 6, 12 и 19 мм, максимальное рабочее давление 0,3, 0,25 и 0,2 МПа, производительность до 15, 25 и 30 л/мин. Это данные строк таблицы, а не паспорт конкретной позиции раздела: диаметры и параметры позиции подтверждают при заказе.
Комплектующие
К пластиковым звеньям относят сопла, краны, тройники, Y-образные переходники и переходники с резьбой NPT. Выходной элемент выбирают под задачу: сопло определённой формы, кран или ответвление через тройник. Наконечники бывают петельные (стандартные) и с резьбой. Магнитное основание позволяет закрепить одну или две линии на металлической поверхности.
Для чего служат трубки
Модульные шарнирные трубки направляют охлаждающую жидкость или воздух в нужную точку и держат заданное положение. Что именно подают по трубке и в какую зону, назовите в заявке.
Как читать названия карточек
Дробь в названии — типоразмер. Слово «пластиковая» указывает на пластик, слово «металлическая» — на металл. Какой вариант подразумевает позиция «гибкая», уточняют в заявке. Сначала называют типоразмер и длину, потом переходят к комплектации.
Данные для заказа
- исполнение: пластиковая сегментная или металлическая;
- типоразмер;
- общая длина;
- выходной элемент: сопло определённой формы или кран;
- число выходов, если нужны тройники или разветвители;
- резьба на входе;
- давление и расход, которые даёт ваш насос.
Что назвать при подключении
К пластиковым трубкам предусмотрены резьбовые переходники, в том числе NPT; для металлических тип резьбы на концах называют в заявке. Назовите тип резьбы на стороне станка и давление с расходом вашей системы: их сопоставляют со справочными значениями для нужного типоразмера.
Нестандартные конфигурации
Когда подходящей позиции нет, откройте карточку под индивидуальный заказ. Для схемы с несколькими выходами приложите эскиз или снимок места установки и перечислите нужные детали от входа к выходу.
