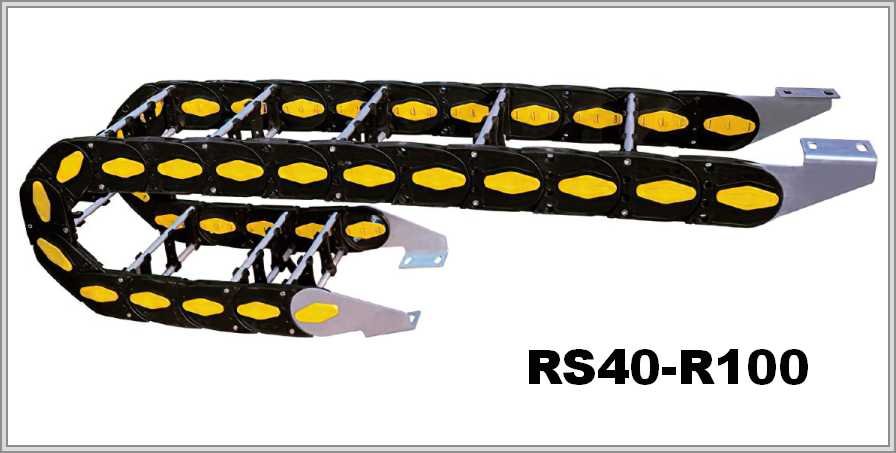

Кабелеукладчик RS40-R100

Name: RS40-R100
Brand: WorldBelt
SKU: WB-001953

Артикул: WB-001953

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

RS40-R100 — открытый мостовой кабелеукладчик: пластик, перегородки алюминиевые или стальные, радиус 100 мм, шаг 70 мм.

Характеристики

Артикул:	WB-001953
Производитель:	WorldBelt
Шаг, мм:	70
Серия:	RS
Исполнение цепи:	Открытая
Материал цепи:	Пластик с металлическими перегородками
Внутренняя высота, мм:	40
Макс. внутренняя ширина, мм:	400
Радиус изгиба, мм:	100
Внешняя высота, мм:	67
Число секций:	1
Раздел:	Металлопластиковые

Кабелеукладчик RS40-R100: сечение 40 мм, ширина 80–400 мм

Внутреннее сечение

Площадь сечения RS40-R100 считают как высоту, умноженную на ширину. При внутренней высоте 40 мм на ширине 80 мм получается 3200 мм², а на ширине 400 мм — 16000 мм². Между этими значениями лежит весь диапазон внутренней ширины. Сечение выбирают под жгут, учитывая запас и разделители.

Тип	Внутренняя высота	Внутренняя ширина	Внешние размеры, ВхШ	Шаг (подача)	Радиус изгиба
RS40	40мм	80-400мм	67х(А+27)мм	70мм	100мм

Исполнение и материал

Кабелеукладчик полностью открытый, тип — мостовой. Модули пластиковые и оснащены перегородками; их выполняют из алюминия либо стали. Для осмотра и замены линий открытое исполнение удобно.

RS40-R100 — схема конструкции

RS40-R100 — виды концевого крепления

Радиус изгиба

Радиус изгиба здесь равен 100 мм. Нижний предел для него задаёт минимально допустимый радиус у самого жёсткого кабеля: цепь не должна изгибаться круче.

Чтобы оформить заявку, сообщите нам длину перемещения, положение монтажа и условия работы. Понадобятся также состав и масса заполнения. Фотография прежней цепи или чертёж приветствуются, но не обязательны.
