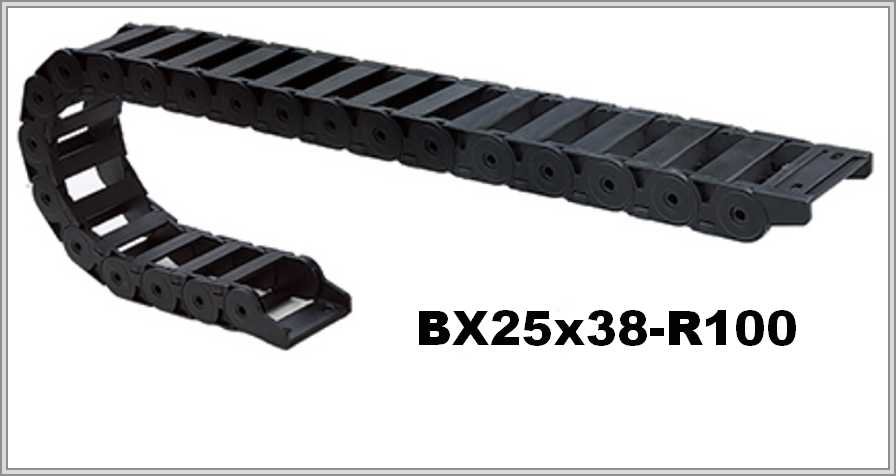

Кабелеукладчик BX25x38-R100
Артикул: WB-003394
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003394 |
| Производитель: | WorldBelt |
| Серия: | BX |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 25 |
| Внутренняя ширина, мм: | 38 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 35 |
| Внешняя ширина, мм: | 54 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик BX25x38-R100 из пластика: R 100 мм, внутри 25х38 миллиметров
Числа из таблицы BX25x38-R100
Модель BX25x38-R100 имеет внутри 38 мм ширины и 25 мм высоты, снаружи — 54 мм и 35 мм. Радиус изгиба — 100 мм. Модель BX25x38-R100 в цифрах: 25 × 38 миллиметров внутри, 35 × 54 миллиметров снаружи, радиус 100 миллиметров.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| BX25 | 25х38мм | 35х54мм | 100мм |
Расчёт петли и длины в изгибе: BX25x38-R100
Петля: 2R + внешняя высота = 2 × 100 + 35 = 235 мм. Длина цепи в изгибе — половина окружности радиуса 100 миллиметров, то есть πR: около 314,2 миллиметра.
Доступ и подбор: BX25x38-R100
Так как кабели, газовые и жидкостные шланги не смещаются друг относительно друга, механический износ, по описанию модели, исключён. Чтобы уложить кабель, обслужить цепь или очистить её, модули открывают с нижней стороны. Радиус цепи не должен оказаться меньше допустимого для самого жёсткого кабеля; у BX25x38-R100 это 100 мм.
Цепь BX25x38-R100 подбирают по данным: ход цепи, минимальный радиус жёсткого кабеля, в каких условиях цепь работает, положение при монтаже, какие кабели и шланги и сколько они весят. По желанию к BX25x38-R100 добавьте фотографию прежней цепи и чертёж.
