Кабелеукладчик BX25x75-R100
Артикул: WB-003397
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003397 |
| Производитель: | WorldBelt |
| Серия: | BX |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 25 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 35 |
| Внешняя ширина, мм: | 91 |
| Число секций: | 1 |
| Раздел: | Открытые |

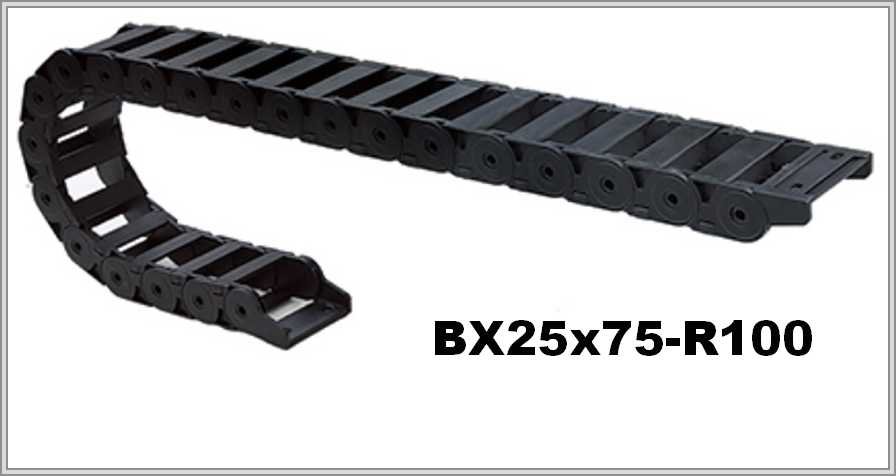

BX25x75-R100: открытая цепь из пластика, внутреннее сечение 25×75 мм

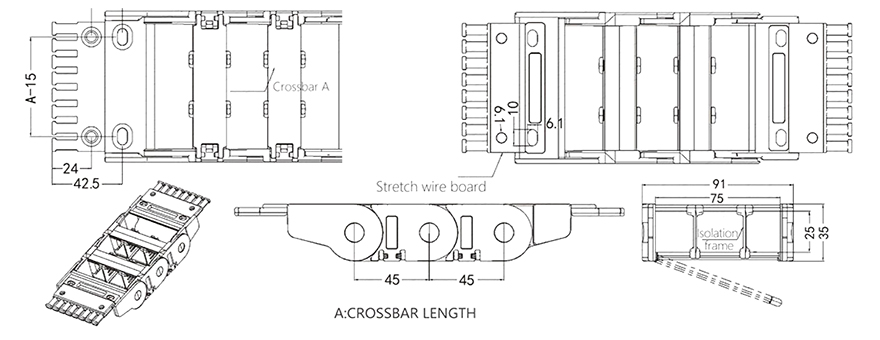

Размеры BX25x75-R100 и радиус
По таблице BX25x75-R100: внутри 25 на 75 миллиметров (высота на ширину), снаружи 35 на 91 миллиметр, радиус 100 миллиметров. Материал — пластик. Сводка размеров BX25x75-R100: внутри 25×75 миллиметров, снаружи 35×91 миллиметр, R 100 миллиметров.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| BX25 | 25х75мм | 35х91мм | 100мм |
Высота петли и сечение; радиус цепи
Для BX25x75-R100 петля по высоте получается ≈ 235 миллиметров: удвоенный радиус 100 миллиметров плюс внешняя высота 35 миллиметров. Площадь сечения BX25x75-R100 равна 1875 квадратных миллиметров (25 миллиметров на 75 миллиметров). Допустимый радиус самого жёсткого кабеля не должен быть больше радиуса цепи.
Что сказано в описании

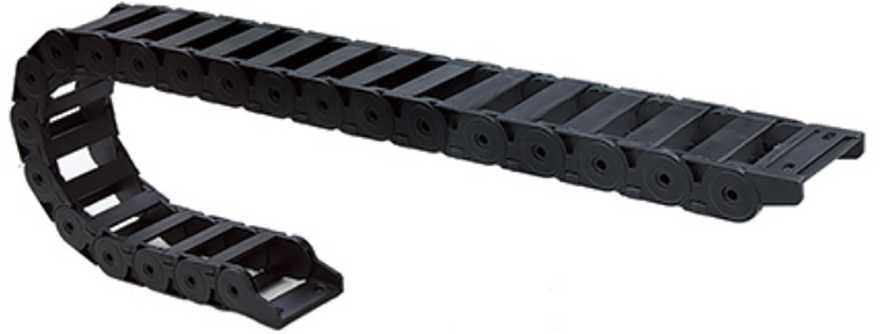

Тип BX25x75-R100 по описанию: тяговая цепь открытого типа. Открывать модули нужно снизу — под укладку кабеля, обслуживание и очистку. По описанию, это лёгкая цепь, пригодная для динамично эксплуатируемого оборудования.
Для BX25x75-R100 (внутренние размеры 25 на 75 миллиметров, R 100 миллиметров) пригодится следующее: условия работы, как цепь установлена, заполнение и его вес, допустимый радиус самого жёсткого кабеля и то, как далеко цепь ходит. Чертёж — по желанию.
