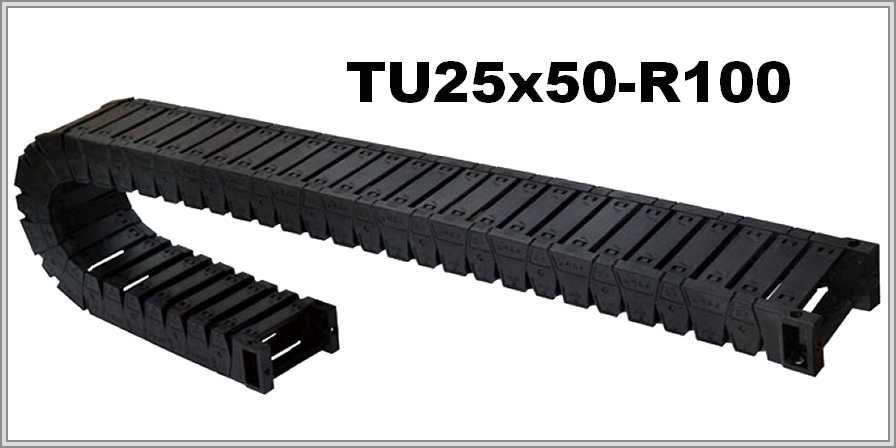

Кабелеукладчик TU25x50-R100
Артикул: WB-003410
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003410 |
| Производитель: | WorldBelt |
| Серия: | TU |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 25 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 36 |
| Внешняя ширина, мм: | 71 |
| Число секций: | 1 |
| Раздел: | Открытые |
TU25x50-R100 — пластиковая цепь открытого типа, изгиб 100 мм, серия TU
Основные размеры
Обозначение TU25x50-R100 читается следующим образом: серия TU, внутренняя высота 25 мм, внутренняя ширина 50 мм, радиус изгиба 100 мм. Снаружи цепь составляет 36 × 71 мм. Модули пластиковые, тип исполнения — открытый, перекрытие модулей — мостики. Отмечено, что серия TU антишумовая.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| TU25 | 25х50мм | 36х71мм | 100мм |
Расчёты для подбора
25 × 50 = 1250 — так находят площадь сечения в мм². Сколько места потребуется под петлю? Ориентир — 2R плюс внешняя высота, то есть 236 мм (100 + 100 плюс 36).
Подбор и описание
Отдельный вопрос при большом ходе — свободнонесущая длина цепи и опоры. При выборе цепи учитывайте наиболее жёсткий кабель: цепь не должна изгибаться круче него. Электрокабель и пневмогидравлические шланги цепь уберегает от механических повреждений, говорится в описании. Путь к линиям есть сверху и снизу: так укладывают кабель, а цепь проверяют и чистят.
Что нужно указать: длина перемещения, линии внутри и их масса, радиус наименее гибкого кабеля, положение монтажа, условия работы. Приложить чертёж можно при желании.
