Кабелеукладчик TU35x103-R75
Артикул: WB-003423
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003423 |
| Производитель: | WorldBelt |
| Серия: | TU |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 103 |
| Радиус изгиба, мм: | 75 |
| Внешняя высота, мм: | 46 |
| Внешняя ширина, мм: | 124 |
| Число секций: | 1 |
| Раздел: | Открытые |

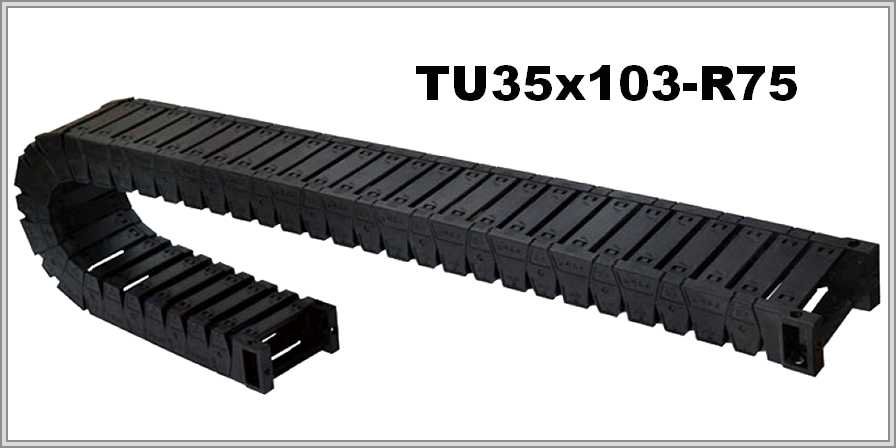

Кабелеукладчик TU35x103-R75: внутреннее сечение 35×103 мм, радиус 75 мм
Устройство цепи
Читаем TU35x103-R75: TU — серия, внутреннее сечение 35×103 мм, R75 — радиус изгиба. Описание относит серию TU к антишумовым. Исполнение цепи — открытое; материал модулей — пластик, перекрыты модули мостиками-накладками. Снаружи цепь занимает 46 × 124 мм по таблице.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| TU35 | 35х103мм | 46х124мм | 75мм |
Что даёт расчёт
Подставим радиус 75 мм в πR: длина цепи в изгибе ≈ 235,6 мм. Сечение 35 на 103 мм равно 3605 мм².
Практические детали
Кабели, газовые и жидкостные шланги не перемещаются друг по другу, и потому описание называет механический износ исключённым. Если радиус 75 мм будет меньше допустимого для наиболее жёсткого кабеля, такая цепь не будет подходить.
В запросе пригодятся данные о величине перемещения, радиусе самого негибкого кабеля, монтажном положении цепи, условиях работы и составе и массе заполнения. Чертёж необязателен, но при желании его можно приложить.
