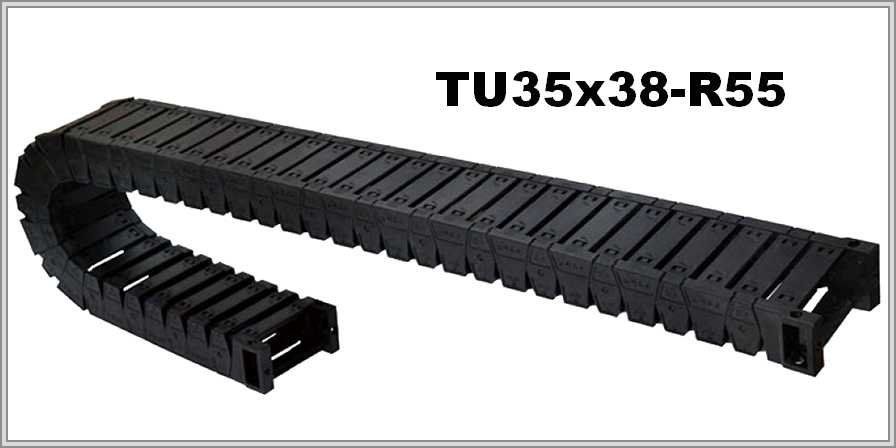

Кабелеукладчик TU35x38-R55
Артикул: WB-003414
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003414 |
| Производитель: | WorldBelt |
| Серия: | TU |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 38 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 46 |
| Внешняя ширина, мм: | 62 |
| Число секций: | 1 |
| Раздел: | Открытые |
Открытая пластиковая цепь TU35x38-R55: изгиб 55 мм, сечение 35×38 мм
Что означает обозначение
Разбираем TU35x38-R55: серия TU, внутреннее сечение 35×38 мм, R55 — радиус изгиба. У цепи пластиковые модули; исполнение открытое, перекрытие — мостики-накладки. В таблице для внешних размеров указано 46 × 62 мм. Серия TU в описании названа антишумовой.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| TU35 | 35х38мм | 46х62мм | 55мм |
Цифры по расчёту
80 % сечения — это 1064 мм² под кабели. Подставим радиус 55 мм в πR: длина цепи в изгибе ≈ 172,8 мм.
Практические детали
Конструкция лёгкая и пригодна для динамично эксплуатируемого оборудования, а продевание кабелей не нужно. Главное ограничение при выборе радиуса — минимально допустимый радиус самого жёсткого кабеля в вашем жгуте. Каждый модуль раскрывается как сверху, так и снизу, значит кабель можно проложить, а цепь — обслужить и почистить.
Для расчёта назовите состав и массу заполнения, протяжённость хода, условия эксплуатации, положение монтажа и радиус самого жёсткого кабеля в вашем жгуте. Чертёж можно добавить при желании, если он есть.
