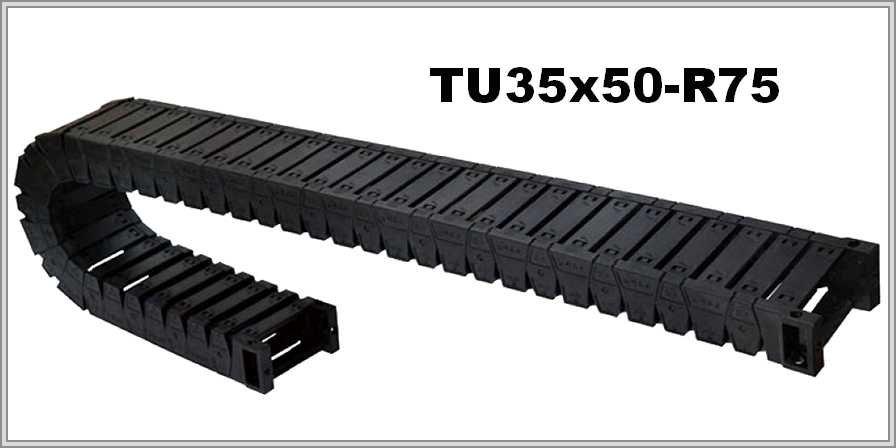

Кабелеукладчик TU35x50-R75
Артикул: WB-003417
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003417 |
| Производитель: | WorldBelt |
| Серия: | TU |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 75 |
| Внешняя высота, мм: | 46 |
| Внешняя ширина, мм: | 74 |
| Число секций: | 1 |
| Раздел: | Открытые |
TU35x50-R75 — открытая цепь серии TU, изгиб по радиусу 75 мм
Обозначение цепи
Читаем TU35x50-R75: TU — серия, внутренние высота и ширина — 35×50 мм, изгиб по радиусу 75 мм. 46 × 74 мм — наружный размер цепи по таблице. В конструкции использованы мостики-накладки для перекрытия модулей; исполнение открытое, материал пластиковый.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| TU35 | 35х50мм | 46х74мм | 75мм |
Расчёты для подбора
1750 мм² — такова площадь внутреннего сечения TU35x50-R75. В расчёте на πR длина цепи в изгибе получается 235,6 мм (радиус 75 мм).
Практические детали
Для доступа нижние и верхние накладки открываются легко, а очищать цепь от загрязнений просто. Через открывающиеся сверху и снизу модули кабель укладывают, а цепь осматривают и чистят. Открытый вариант удобен для осмотра линий и их замены. Выбирая цепь, опирайтесь на наименее гибкий кабель: цепь не берут с радиусом меньше его допустимого.
В запросе желательны данные о допустимом радиусе самого негибкого кабеля, положении монтажа, условиях работы, заполнении и его массе и величине перемещения. Чертёж не обязателен, но при желании можно приложить.
