Кабелеукладчик KM20x50-R55
Артикул: WB-002324
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002324 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 20 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 35 |
| Внешняя ширина, мм: | 73 |
| Число секций: | 1 |
| Раздел: | Закрытые |

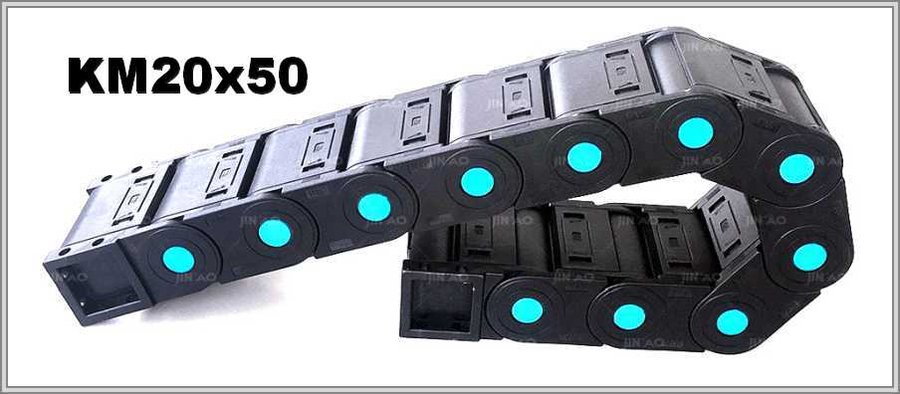

Закрытый кабелеукладчик KM20x50-R55: снаружи 35 × 73 мм, внутренняя высота 20 мм
Размеры и радиус KM20x50-R55
Для KM20x50-R55 указаны: ширина внутри 50 мм при высоте внутри 20 мм, радиус равен 55 мм, ширина снаружи 73 мм при высоте снаружи 35 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM25 | 20х50 | 35х73 | 55 |
Расчёты для KM20x50-R55: петля и изгиб
По формуле 2R + внешняя высота: высота петли для KM20x50-R55 составляет 145 мм. Длина цепи в изгибе для KM20x50-R55: πR ≈ 172,8 мм.
Исполнение и описание KM20x50-R55
Описание отмечает простую сборку конструкции и простое, быстрое обслуживание. Обе крышки открываются, если нужно обслужить цепь, очистить её или уложить кабель, а цепь KM20x50-R55 работает в закрытом состоянии.
Заявка на KM20x50-R55 строится на таких данных: общая масса и состав кабелей; минимальный радиус самого жёсткого из кабелей; величина перемещения; монтажное положение цепи; рабочие условия. Жгут должен войти в сечение 20 × 50 мм вместе с запасом и разделителями. При желании приложите чертёж.
