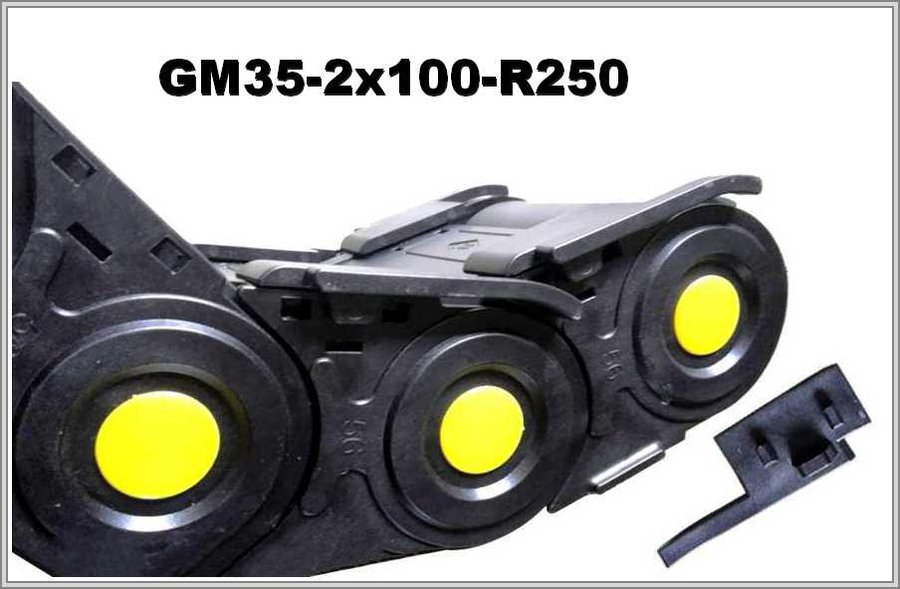

Кабелеукладчик GM35-2x100-R250
Артикул: WB-002820
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002820 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 130 |
| Число секций: | 1 |
| Раздел: | Закрытые |
GM35-2x100-R250: кабелеукладчик из полиамида, закрытая цепь, R 250 мм
Размеры по таблице
В таблице для GM35-2x100-R250 (серия GM, полиамид, закрытая цепь) указаны: радиус изгиба 250 мм; внешняя высота 58 мм; внутренняя ширина 100 мм; внешняя ширина 130 мм; внутренняя высота 35 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2 | 35х100 | 58х130 | 250 |
Расчёт петли и длины в изгибе
Формула высоты петли — 2R + внешняя высота: для радиуса изгиба 250 мм и внешней высоты 58 мм выходит ≈ 558 мм. Для длины цепи в изгибе берут πR: при радиусе 250 мм получаем ≈ 785,4 мм.
Из описания и правил подбора цепи
По описанию, цепь полностью закрыта во время эксплуатации, а верхние и нижние крышки-защёлки легко открыть, чтобы уложить кабели управления и питания. В описании сказано, что система не нуждается в частых осмотрах и постоянном обслуживании. Закрытая цепь защищает от стружки и грязи. Самый жёсткий кабель задаёт границу: радиус цепи (250 мм) не должен быть меньше допустимого радиуса такого кабеля.
В заявке на GM35-2x100-R250 пригодятся: условия работы; длина перемещения; положение монтажа; минимальный радиус самого жёсткого кабеля; состав и масса заполнения. При большой длине хода учитывают свободнонесущую длину и опоры. Чертёж или фото цепи, которую заменяют, — по желанию.
