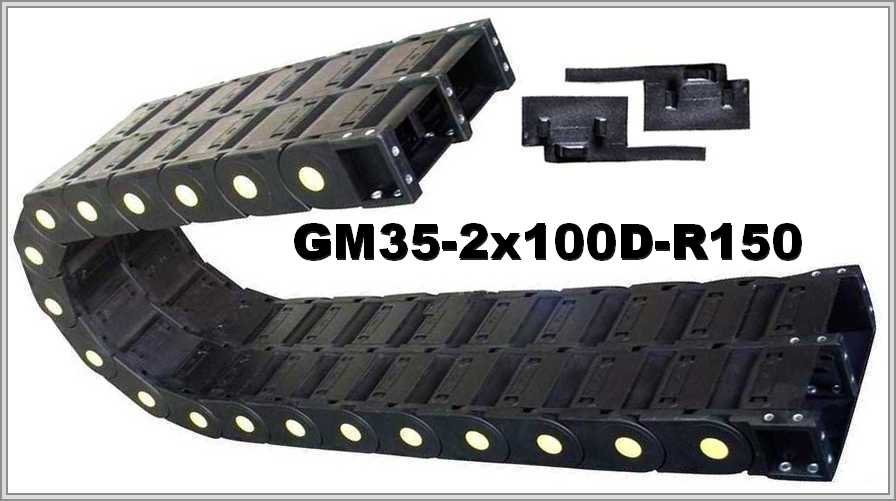

Кабелеукладчик GM35-2x100D-R150

Размеры и радиус изгиба

GM35-2x100D-R150 — двухсекционная закрытая цепь из полиамида, модель GM35-2D. Внутренняя высота каждого из двух модулей 35 мм, внутренняя ширина 100 мм. У сдвоенного модуля внешняя высота 58 мм, внешняя ширина 2А+45 мм, где А — внутренняя ширина одного модуля. Радиус изгиба не менее 150 мм.

Сечение одного модуля и двух вместе

Площадь сечения = высота × ширина; по внутренним размерам одного модуля 35 × 100 = 3500 мм². Площадь сечения двух модулей вместе — 7000 мм².

Устройство цепи и обслуживание

Цепи объединены в пару и выполнены из прочного полиамида. Кабели управления и пневмогидравлические шланги можно расположить отдельно в каждой из двух цепей. Не нужно беспокоиться, что конденсат от гидравлических каналов одной цепи создаст помеху проводам во второй. Чтобы получить полный доступ к уложенным коммуникациям, верхние и нижние крышки могут легко отщёлкиваться. Благодаря этому цепь удобно обслуживать и очищать. Вес вложенных кабелей и шлангов может быть весьма значительным. Цепь рассчитана на большие нагрузки.

Для подбора GM35-2x100D-R150 укажите: условия работы; длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. При желании можно приложить чертёж.
