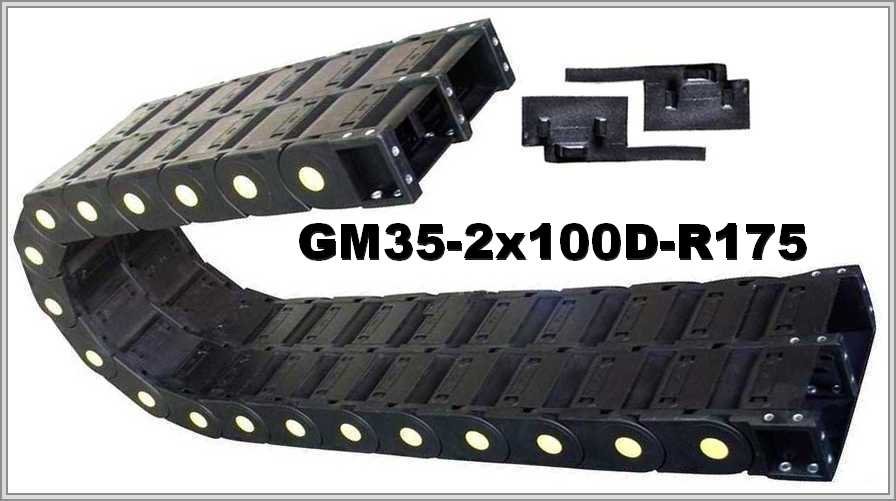

Кабелеукладчик GM35-2x100D-R175

Внутренние и внешние размеры

GM35-2x100D-R175: серия GM, полиамид, закрытая двухсекционная цепь. Данные: внутренняя высота 35 мм; радиус изгиба 175 мм; внешняя высота сдвоенного модуля 58 мм; внутренняя ширина каждого из двух модулей 100 мм; внешняя ширина 2А+45 мм (А — внутренняя ширина модуля).

Сечение и рабочая площадь при 80 %

Площадь сечения одного модуля = внутренняя высота × внутренняя ширина: для 35 × 100 мм выходит 3500 мм². Рабочая площадь одного модуля при заполнении 80 % — 2800 мм².

Конструкция и подбор

Это пара объединённых закрытых цепей из прочного полиамида; усилить их можно дополнительными пластинами-вставками. В каждой из двух цепей можно отдельно расположить кабели управления и пневмогидравлические шланги: конденсат гидравлических каналов одной цепи не будет создавать помеху проводам во второй. В описании сказано, что вес вложенных кабелей и шлангов может быть весьма значительным, а цепь рассчитана на большие нагрузки. Радиус цепи (175 мм) сверяют с допустимым радиусом самого жёсткого кабеля и следят, чтобы радиус цепи был не меньше допустимого.

Для расчёта GM35-2x100D-R175 понадобятся: длина перемещения; условия работы; минимальный радиус самого жёсткого кабеля; состав и масса заполнения; положение монтажа. Фото старой цепи или чертёж можно приложить, если хотите.
