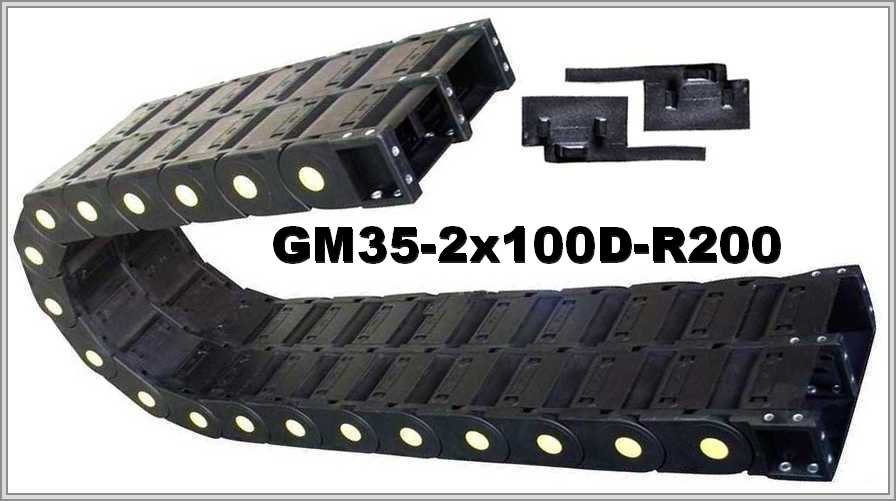

Кабелеукладчик GM35-2x100D-R200

Внутренние и внешние размеры

У каждого модуля GM35-2x100D-R200 внутренняя высота 35 мм и внутренняя ширина 100 мм. У сдвоенного модуля внешняя высота 58 мм, внешняя ширина 2А+45 мм; А — внутренняя ширина одного модуля. Радиус изгиба не менее 200 мм.

Сечение одного модуля и двух вместе

Площадь сечения = высота × ширина; по внутренним размерам одного модуля 35 × 100 = 3500 мм². Площадь сечения двух модулей вместе — 7000 мм².

Конструкция и обслуживание

Цепи объединены в пару и выполнены из прочного полиамида. Чтобы получить полный доступ к уложенным коммуникациям, верхние и нижние крышки могут легко отщёлкиваться. Благодаря этому удобно обслуживать цепь и производить очистку. Цепь рассчитана на большие нагрузки. Вес вложенных кабелей и шлангов может быть весьма значительным. В каждой из двух цепей можно расположить отдельно кабели управления и пневмогидравлические шланги. Не нужно беспокоиться, что конденсат от гидравлических каналов одной цепи создаст помеху проводам во второй.

Что указать в заявке: длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа; условия работы. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. Фото заменяемой цепи GM35-2x100D-R200 или чертёж можно приложить.
