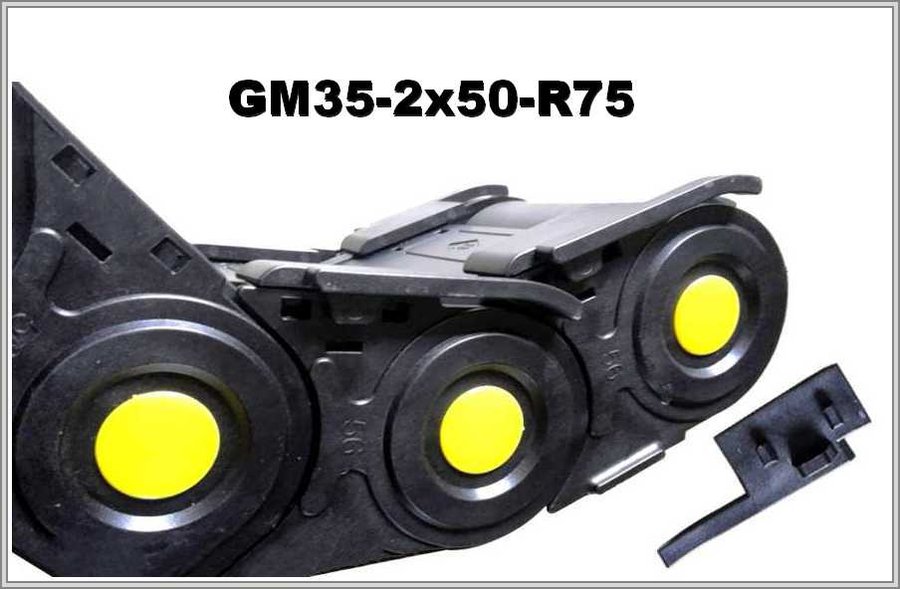

Кабелеукладчик GM35-2x50-R75
Артикул: WB-002793
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002793 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 75 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 80 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик GM35-2x50-R75 серии GM: полиамид, радиус 75 мм
Радиус и размеры сечения
Кабелеукладчик GM35-2x50-R75, серия GM, полиамид, закрытая цепь. По таблице: внешняя высота 58 мм; внешняя ширина 80 мм; внутренняя ширина 50 мм; внутренняя высота 35 мм; радиус изгиба 75 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2 | 35х50 | 58х80 | 75 |
Длина цепи в изгибе и площадь сечения
Длина цепи в изгибе считается по формуле πR: при R 75 мм выходит ≈ 235,6 мм. Для площади сечения берут внутреннюю высоту × внутреннюю ширину: для внутренней высоты 35 мм и внутренней ширины 50 мм получается 1750 мм².
Конструкция по описанию и подбор радиуса
Во время эксплуатации GM35-2x50-R75 полностью закрыта; чтобы уложить кабели управления и питания, открывают верхние и нижние крышки-защёлки, и это делается легко. Дополнительные усиливающие вставки при необходимости крепятся в каждый модуль. По описанию, цепь предназначена для условий с интенсивным загрязнением и большой нагрузкой. Правило для радиуса: радиус цепи не меньше допустимого радиуса самого жёсткого кабеля; для GM35-2x50-R75 это 75 мм.
Для GM35-2x50-R75 нужны сведения — состав и масса заполнения; длина перемещения; положение монтажа; условия работы; минимальный радиус самого жёсткого кабеля. Чертёж или фото старой цепи можно приложить при желании.
