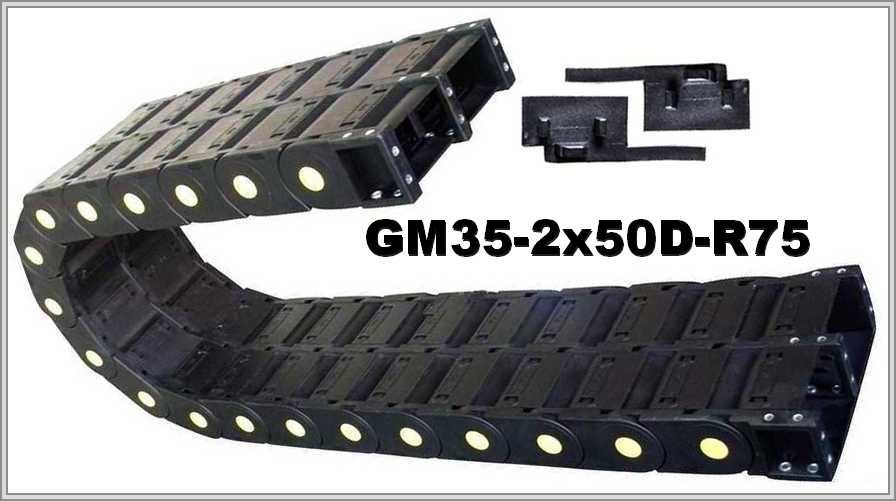

Кабелеукладчик GM35-2x50D-R75
Артикул: WB-002864
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002864 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 75 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Закрытые |

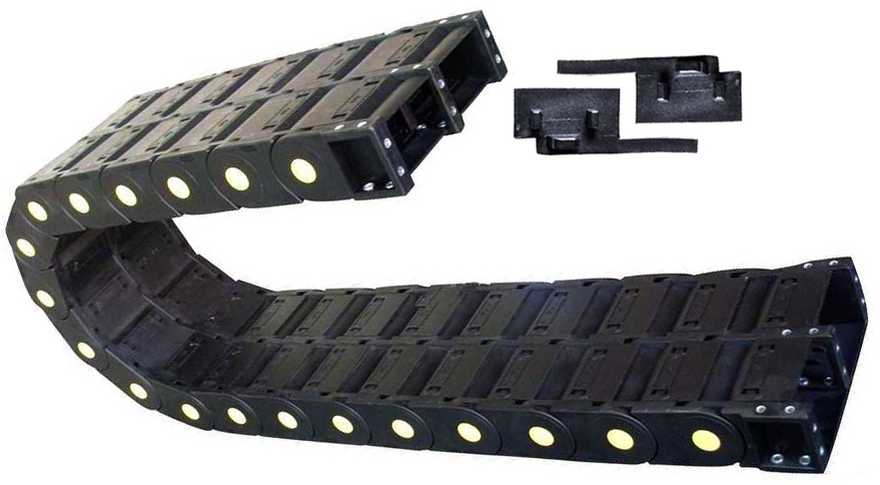

GM35-2x50D-R75 — двухсекционный закрытый кабелеукладчик, радиус 75 мм
GM35-2x50D-R75: размеры и радиус

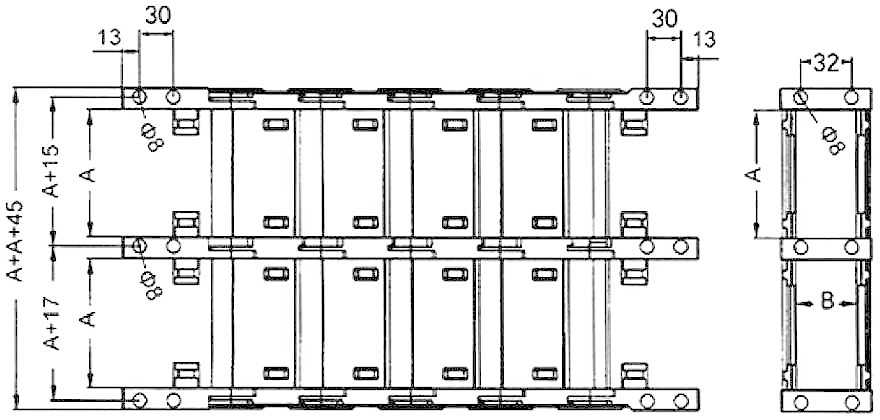

GM35-2x50D-R75 — закрытая двухсекционная (двойная) цепь из полиамида, серия GM. Под жгут отведены: внутренняя высота 35 мм, внутренняя ширина каждого из двух модулей 50 мм. Радиус изгиба — 75 мм. Внешние размеры цепи: внешняя высота — 58 мм, а внешняя ширина сдвоенного модуля — 2А+45 мм, где А — внутренняя ширина одного модуля.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2D | 35х50 | 58х2А+45 | 75 |
Высота петли и сечение GM35-2x50D-R75
Для GM35-2x50D-R75 высота петли ≈ 2R + внешняя высота: 2 × 75 + 58 = 208 мм. Площадь сечения одного модуля = внутренняя высота × внутренняя ширина: 35 × 50 = 1750 мм².
Устройство цепи GM35-2x50D-R75
GM35-2x50D-R75 можно усилить дополнительными пластинами-вставками, вставляя их в модули. Для подбора нужной длины модули GM35-2x50D-R75 разделяют на отдельные и собирают.
Для GM35-2x50D-R75 радиус цепи — 75 мм — не должен быть меньше допустимого радиуса самого жёсткого кабеля. В заявке укажите: длина перемещения, условия работы, минимальный радиус самого жёсткого кабеля, состав и масса заполнения, положение монтажа. Чертёж или фото старой цепи можно приложить при желании.
