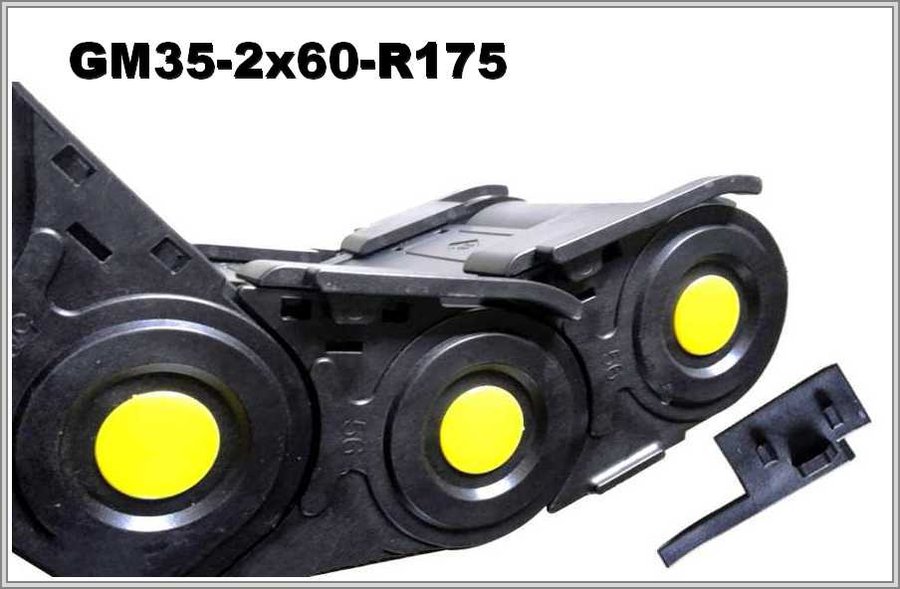

Кабелеукладчик GM35-2x60-R175
Артикул: WB-002810
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002810 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 60 |
| Радиус изгиба, мм: | 175 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 90 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик GM35-2x60-R175: внутренняя ширина 60 мм, радиус изгиба 175 мм
Размеры GM35-2x60-R175
Закрытая цепь из полиамида GM35-2x60-R175 серии GM характеризуется так: радиус изгиба 175 мм; внутренняя ширина 60 мм; внутренняя высота 35 мм; внешняя ширина 90 мм; внешняя высота 58 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2 | 35х60 | 58х90 | 175 |
Расчёт изгиба и рабочей площади
Длину цепи в изгибе оценивают по формуле πR: для радиуса изгиба 175 мм получается ≈ 549,8 мм. Рабочая площадь при заполнении сечения на 80 % — 1680 мм².
Из описания и правил подбора цепи
Крышки-защёлки, верхние и нижние, у закрытой цепи открываются легко, чтобы уложить кабели управления и питания. В описании эти цепи названы более прочными и термостойкими, чем пластиковые, а воздействия химических веществ они не боятся. От стружки и грязи защищает закрытое исполнение. Внутреннее сечение подбирают под жгут с запасом и с учётом разделителей. Допустимый радиус самого жёсткого кабеля не должен превышать радиус цепи — 175 мм.
Что указать в заявке на GM35-2x60-R175: минимальный радиус самого жёсткого кабеля, условия работы, положение монтажа, состав и массу заполнения, длину перемещения. При большой длине хода учитывают свободнонесущую длину и опоры. К заявке при желании можно приложить чертёж или фото старой цепи.
