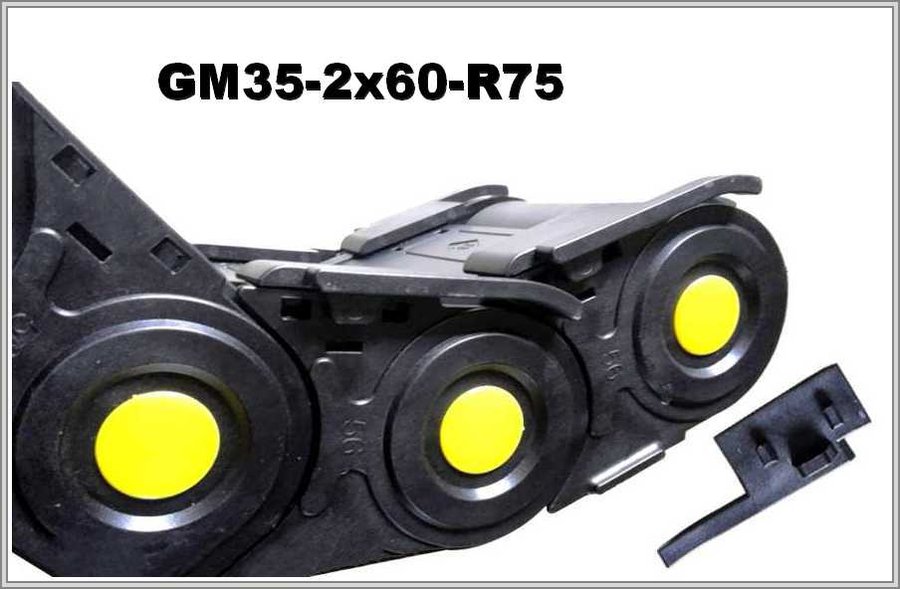

Кабелеукладчик GM35-2x60-R75
Артикул: WB-002794
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002794 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 60 |
| Радиус изгиба, мм: | 75 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 90 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик GM35-2x60-R75 из полиамида: внутренняя ширина 60 мм
Размеры GM35-2x60-R75 и подбор радиуса
GM35-2x60-R75: внутренняя высота — 35 мм, внутренняя ширина — 60 мм; внешняя высота — 58 мм, внешняя ширина — 90 мм. Радиус изгиба — от 75 мм. Радиус цепи берут не меньше допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2 | 35х60 | 58х90 | 75 |
Петля и рабочая площадь
Оценка высоты петли по формуле 2R + внешняя высота: при R 75 мм и внешней высоте 58 мм это 208 мм. Рабочая площадь при заполнении 80 % внутреннего сечения 35 × 60 мм — 1680 мм². Внутреннее сечение подбирают под жгут с запасом и разделителями между кабелями.
Крышки, вставки и исполнение GM35-2x60-R75
Полностью закрытая во время эксплуатации, цепь GM35-2x60-R75 остаётся доступной: крышки-защёлки, верхние и нижние, легко открыть, чтобы уложить кабели управления и питания. Закрытое исполнение защищает от стружки и грязи. По необходимости в каждый модуль крепят дополнительные усиливающие вставки. В описании сказано, что цепи более прочные и термостойкие, чем пластиковые, и не боятся воздействия химических веществ.
В заявке на GM35-2x60-R75 укажите положение монтажа, длину перемещения и условия работы, а также состав и массу заполнения и минимальный радиус самого жёсткого кабеля. Чертёж можно приложить при желании.
