Кабелеукладчик GM35-2x60D-R100
Артикул: WB-002875
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002875 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 60 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Закрытые |

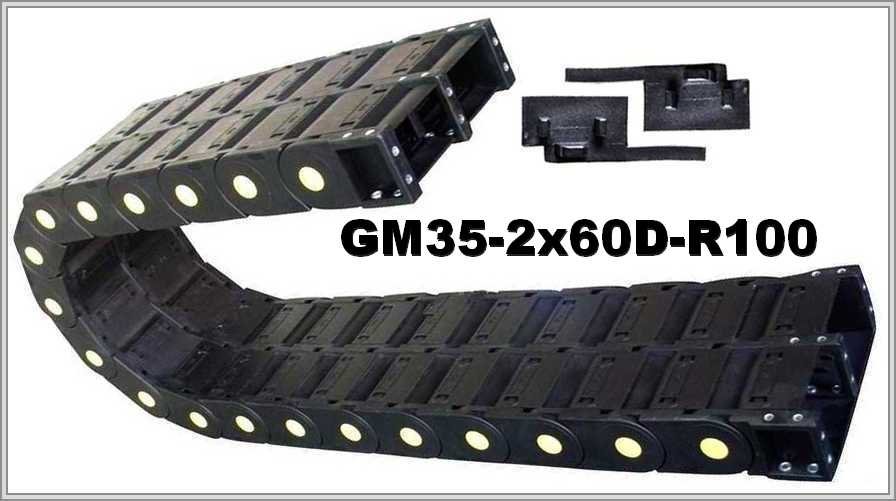

GM35-2x60D-R100: двойная закрытая цепь из полиамида, радиус 100 мм
Размеры и радиус GM35-2x60D-R100
Радиус изгиба GM35-2x60D-R100 — не менее 100 мм. Внутренняя высота каждого из двух модулей 35 мм, внутренняя ширина 60 мм; у сдвоенного модуля внешняя высота 58 мм, внешняя ширина 2А+45 мм, А — внутренняя ширина модуля. Материал — полиамид, цепь закрытая двухсекционная, серия GM.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2D | 35х60 | 58х2А+45 | 100 |
Площадь сечения и заполнение 80 %
Расчёты для GM35-2x60D-R100. Сечение одного модуля: внутренняя высота 35 мм × внутренняя ширина 60 мм = 2100 мм² (площадь сечения = высота × ширина). При заполнении 80 % рабочая площадь ≈ 1680 мм².
Устройство цепи и обслуживание
В каждой из двух цепей допускается расположить отдельно кабели управления и пневмогидравлические шланги; конденсат от гидравлических каналов одной цепи не будет создавать помеху проводам во второй. Цепи закрытого типа объединены в пару и выполнены из прочного полиамида; возможно усиление пластинами-вставками. Загрязнения очищаются очень легко; для этого конструкторы предусмотрели открытие крышек с обеих сторон.
Радиус цепи GM35-2x60D-R100 (100 мм) не должен быть меньше допустимого радиуса самого жёсткого кабеля. Для подбора укажите: длину перемещения; минимальный радиус самого жёсткого кабеля; состав и массу заполнения; положение монтажа; условия работы. Чертёж или фото старой цепи можно приложить при желании.
