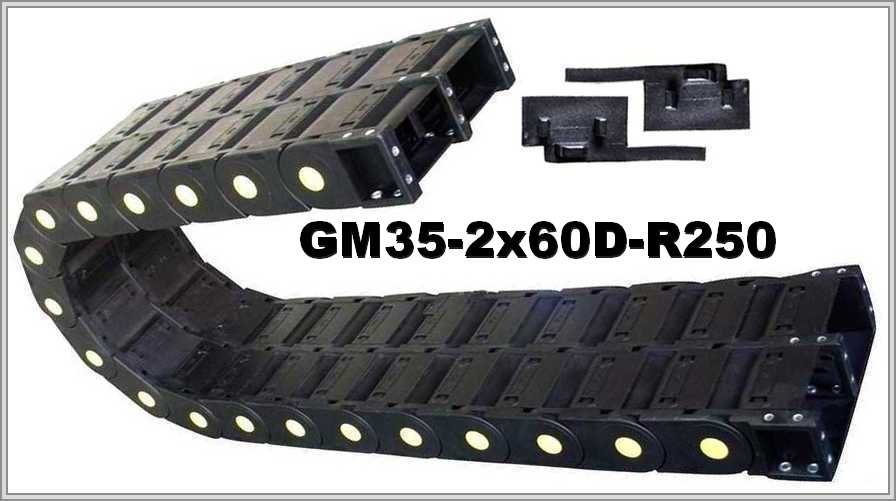

Кабелеукладчик GM35-2x60D-R250

Размеры и радиус GM35-2x60D-R250

По таблице GM35-2x60D-R250 имеет внутренний размер одного модуля 35 × 60 мм (внутренняя высота × внутренняя ширина). Внешняя высота сдвоенного модуля — 58 мм, внешняя ширина — 2А+45 мм, где А — внутренняя ширина. Радиус — не менее 250 мм. При выборе радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.

Площадь сечения и рабочая площадь

Сечение по внутренним размерам: 35 мм × 60 мм = 2100 мм² (площадь сечения одного модуля = высота × ширина). Рабочая площадь при заполнении 80 % — 1680 мм².

Исполнение GM35-2x60D-R250 по описанию

В описании речь о двух объединённых цепях закрытого типа из прочного полиамида. В каждой из двух цепей можно отдельно расположить кабели управления и пневмогидравлические шланги, чтобы конденсат от гидравлических каналов одной цепи не создавал помех проводам во второй. Верхние и нижние крышки можно легко отщёлкнуть — так открывается полный доступ к уложенным коммуникациям. Описание сообщает, что крышки предусмотрено открывать с обеих сторон, поэтому загрязнения очищаются очень легко.

Что указать в заявке на GM35-2x60D-R250: длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа, условия работы. Чертёж или фото цепи — по желанию.
