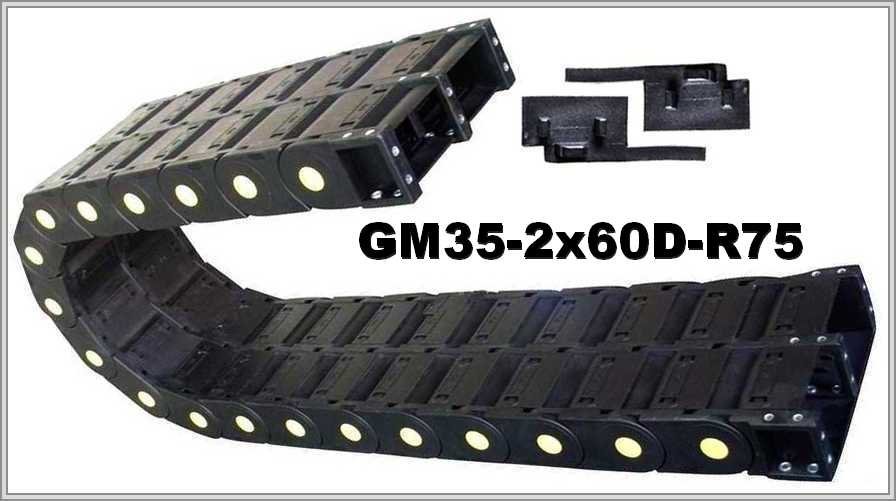

Кабелеукладчик GM35-2x60D-R75

Name: GM35-2x60D-R75
Brand: WorldBelt
SKU: WB-002860

Артикул: WB-002860

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GM35-2x60D-R75 — серия GM, полиамид, две секции; внутренняя высота 35 мм, внешняя высота 58 мм, радиус изгиба 75 мм.

Характеристики

Артикул:	WB-002860
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	60
Радиус изгиба, мм:	75
Внешняя высота, мм:	58
Число секций:	2
Раздел:	Закрытые

GM35-2x60D-R75: двухсекционный кабелеукладчик из полиамида, R 75 мм

Размеры GM35-2x60D-R75

Серия GM, материал — полиамид, исполнение — закрытая двухсекционная цепь. Параметры GM35-2x60D-R75: внутренняя высота 35 мм; внутренняя ширина каждого из двух модулей 60 мм; радиус изгиба 75 мм; внешняя ширина 2А+45 мм (А — внутренняя ширина модуля); внешняя высота сдвоенного модуля 58 мм.

Тип	Внутренний размер одного модуля, В х Ш (мм)	Внешний размер сдвоенного модуля, В х Н (мм)	Радиус изгиба (мм)
GM35-2D	35х60	58х2А+45	75

Площадь сечения и заполнение 80 %

Формула площади сечения одного модуля — внутренняя высота × внутренняя ширина: при внутренней высоте 35 мм и внутренней ширине 60 мм выходит 2100 мм². Если заполнить сечение на 80 %, рабочая площадь одного модуля будет 1680 мм².

GM35-2x60D-R75 — схема конструкции

GM35-2x60D-R75 — виды концевого крепления

Что сказано в описании и как подбирать

Двухсекционная цепь — это пара цепей закрытого типа из прочного полиамида; в модули можно дополнительно вставлять усиливающие вставки. Крышки открываются с обеих сторон — так предусмотрели конструкторы, и, по описанию, загрязнения очищаются очень легко. Условие подбора: радиус цепи не меньше допустимого радиуса самого жёсткого кабеля; для GM35-2x60D-R75 радиус — 75 мм.

Что указать для GM35-2x60D-R75: длина перемещения; состав и масса заполнения; положение монтажа; минимальный радиус самого жёсткого кабеля; условия работы. Если есть чертёж или фото прежней цепи, их можно приложить при желании.
