Кабелеукладчик GM35-2x75-R250
Артикул: WB-002819
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002819 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 105 |
| Число секций: | 1 |
| Раздел: | Закрытые |
GM35-2x75-R250 — закрытая цепь из полиамида, радиус изгиба 250 мм
Размеры и радиус изгиба
GM35-2x75-R250 — закрытая цепь из полиамида серии GM; в таблице даны размеры: радиус изгиба 250 мм; внешняя ширина 105 мм; внутренняя высота 35 мм; внешняя высота 58 мм; внутренняя ширина 75 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2 | 35х75 | 58х105 | 250 |
Высота петли и площадь сечения
Для высоты петли берут 2R + внешняя высота: при радиусе 250 мм и внешней высоте 58 мм получается ≈ 558 мм. Площадь сечения считают по формуле внутренняя высота × внутренняя ширина: если внутри 35 × 75 мм, получается 2625 мм².
Конструкция по описанию и подбор радиуса

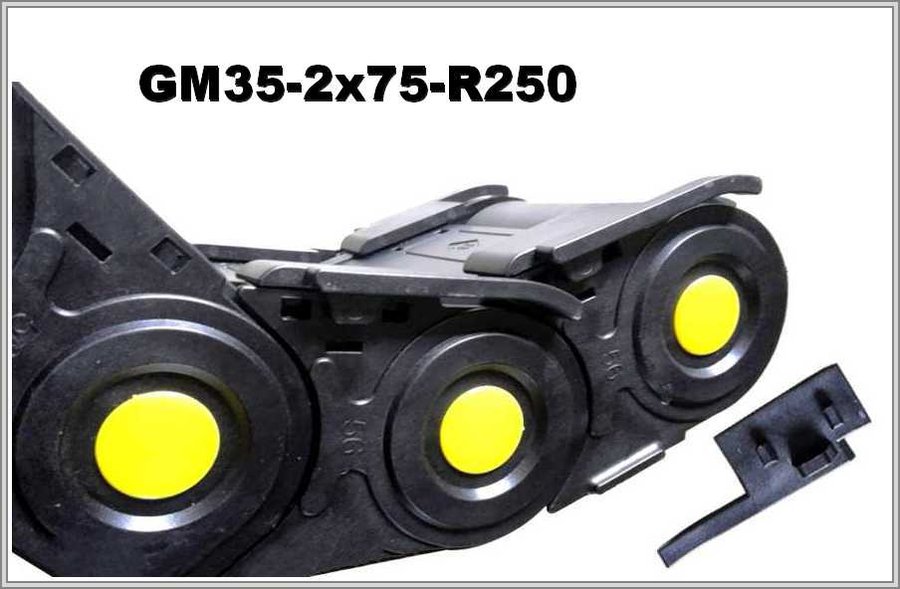

Закрытая во время эксплуатации, GM35-2x75-R250 открывается при укладке: верхние и нижние крышки-защёлки легко открыть, чтобы уложить кабели управления и питания. Защиту от стружки и грязи даёт закрытое исполнение. Радиус изгиба цепи, 250 мм, выбирают так, чтобы он был не меньше допустимого радиуса самого жёсткого кабеля.
Для GM35-2x75-R250 нужны сведения — положение монтажа; условия работы; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; длина перемещения. Чертёж или фото старой цепи можно приложить при желании.
