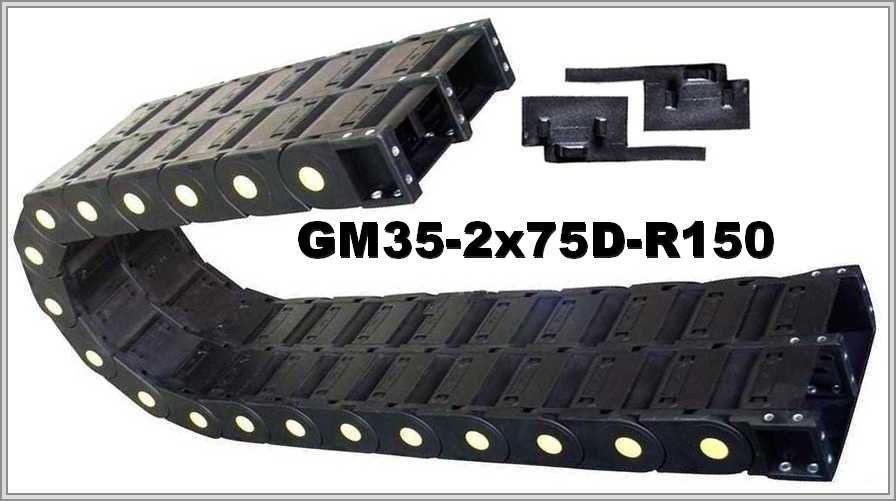

Кабелеукладчик GM35-2x75D-R150

Name: GM35-2x75D-R150
Brand: WorldBelt
SKU: WB-002890

Артикул: WB-002890

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Серия GM, GM35-2x75D-R150 — два объединённых модуля из полиамида, закрытое исполнение; внутренняя ширина модуля 75 мм, внешняя высота 58 мм, радиус изгиба 150 мм.

Характеристики

Артикул:	WB-002890
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	75
Радиус изгиба, мм:	150
Внешняя высота, мм:	58
Число секций:	2
Раздел:	Закрытые

GM35-2x75D-R150 — закрытая двойная цепь из полиамида, R 150 мм

Размеры и радиус изгиба

Кабелеукладчик GM35-2x75D-R150 состоит из двух объединённых модулей: закрытая двойная цепь из полиамида серии GM. Внутренние размеры модуля — высота 35 мм, ширина 75 мм; внешние размеры сдвоенного модуля — высота 58 мм, ширина 2А+45 мм (А — внутренняя ширина). Радиус изгиба не менее 150 мм.

Тип	Внутренний размер одного модуля, В х Ш (мм)	Внешний размер сдвоенного модуля, В х Н (мм)	Радиус изгиба (мм)
GM35-2D	35х75	58х2А+45	150

GM35-2x75D-R150: высота петли и длина цепи в изгибе

Высоту петли считают по формуле 2R + внешняя высота: 2 × 150 мм + 58 мм ≈ 358 мм. По формуле длины цепи в изгибе (≈ πR) при радиусе изгиба 150 мм получается ≈ 471,2 мм.

GM35-2x75D-R150 — схема конструкции

GM35-2x75D-R150 — виды концевого крепления

Конструкция цепи

Цепи объединены в пару; в модули можно дополнительно вставлять усиливающие вставки. Кабели управления и пневмогидравлические шланги в каждой из двух цепей можно расположить отдельно, не беспокоясь, что конденсат гидравлических каналов одной цепи создаст помеху проводам во второй. Энергоцепь из модулей лёгкая и подходит для работы на динамично эксплуатируемом оборудовании.

Что указать при заказе GM35-2x75D-R150: условия работы; минимальный радиус самого жёсткого кабеля; длину перемещения; состав и массу заполнения; положение монтажа. Чертёж или фото прежней цепи — по желанию. Радиус цепи (150 мм у GM35-2x75D-R150) не должен быть меньше допустимого радиуса самого жёсткого кабеля.
