Кабелеукладчик GM35-2x75D-R75
Артикул: WB-002866
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002866 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 75 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Закрытые |

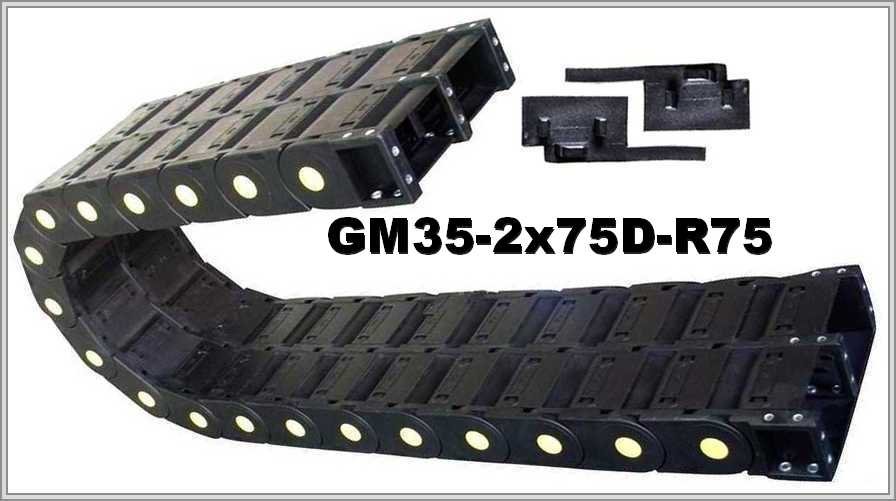

Двухсекционная закрытая цепь GM35-2x75D-R75, радиус изгиба 75 мм
Внутренние и внешние размеры GM35-2x75D-R75
По таблице GM35-2x75D-R75 имеет внутренний размер одного модуля 35 × 75 мм (внутренняя высота × внутренняя ширина). Внешняя высота сдвоенного модуля — 58 мм, внешняя ширина — 2А+45 мм, где А — внутренняя ширина. Радиус — не менее 75 мм. При выборе радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2D | 35х75 | 58х2А+45 | 75 |
Площадь одного модуля и двух секций
Сечение по внутренним размерам: 35 мм × 75 мм = 2625 мм² (площадь сечения одного модуля = высота × ширина). Площадь двух секций вместе — 5250 мм², то есть вдвое больше сечения одного модуля.
Исполнение и крышки GM35-2x75D-R75
В описании речь о двух объединённых цепях закрытого типа из прочного полиамида. В каждой из двух цепей можно отдельно расположить кабели управления и пневмогидравлические шланги, чтобы конденсат от гидравлических каналов одной цепи не создавал помех проводам во второй. Верхние и нижние крышки можно легко отщёлкнуть — так открывается полный доступ к уложенным коммуникациям. По описанию, энергоцепь из модулей лёгкая и подходит для работы на динамично эксплуатируемом оборудовании.
Для заявки на GM35-2x75D-R75 нужны длина перемещения, состав и масса заполнения, радиус самого жёсткого кабеля, положение монтажа и условия работы. Чертёж или фото цепи — по желанию.
