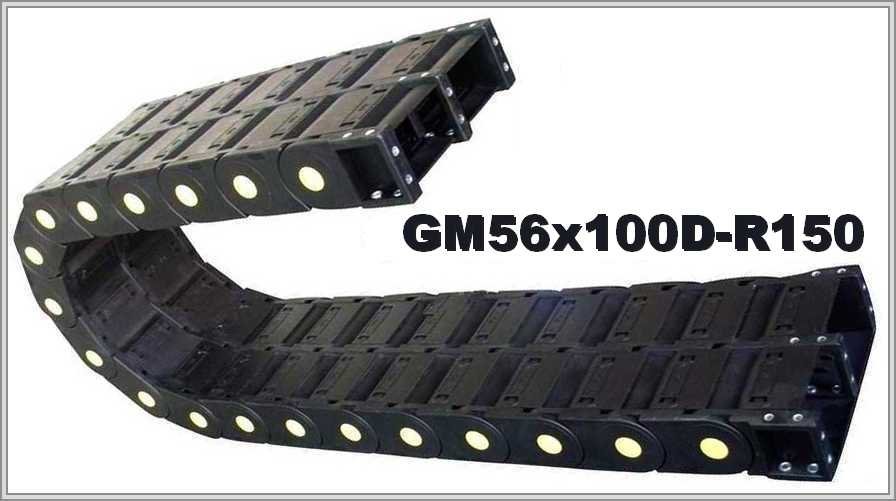

Кабелеукладчик GM56x100D-R150
Артикул: WB-003152
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003152 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 56 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 94 |
| Число секций: | 2 |
| Раздел: | Закрытые |
Двухсекционный полиамидный кабелеукладчик GM56x100D-R150, R 150 мм
Радиус изгиба и размеры
Исполнение GM56x100D-R150: полиамид, закрытая цепь, серия GM, два модуля в паре. Внутренняя ширина каждого модуля — 100 мм, внутренняя высота — 56 мм. Внешняя высота сдвоенного модуля 94 мм, внешняя ширина 2А+63 мм, где А — внутренняя ширина модуля. Радиус изгиба не менее 150 мм.
| Тип | Внутренний размер одного модуля, ВхШ | Внешний размер сдвоенного модуля, ВхН | Радиус изгиба |
| GM56D | 56х100мм | 94х2А+63мм | 150мм |
Длина цепи в изгибе и площадь сечения
По формуле длины цепи в изгибе (≈ πR) при радиусе изгиба 150 мм получается ≈ 471,2 мм. Площадь сечения = высота × ширина; по внутренним размерам одного модуля 56 × 100 = 5600 мм².
Устройство цепи
Верхние и нижние крышки отщёлкиваются легко — так получают полный доступ к уложенным коммуникациям. В каждой из двух цепей можно расположить отдельно друг от друга пневмогидравлические шланги и кабели управления и не беспокоиться, что конденсат от каналов пневмогидравлики одной цепи создаст помеху во второй для расположенных там проводов. Энергоцепь из модулей лёгкая; она подходит для работы на динамично эксплуатируемом оборудовании.
Для заявки понадобятся: условия работы; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; длина перемещения; положение монтажа. Для GM56x100D-R150 действует правило подбора: радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. При желании приложите чертёж или фото прежней цепи.
