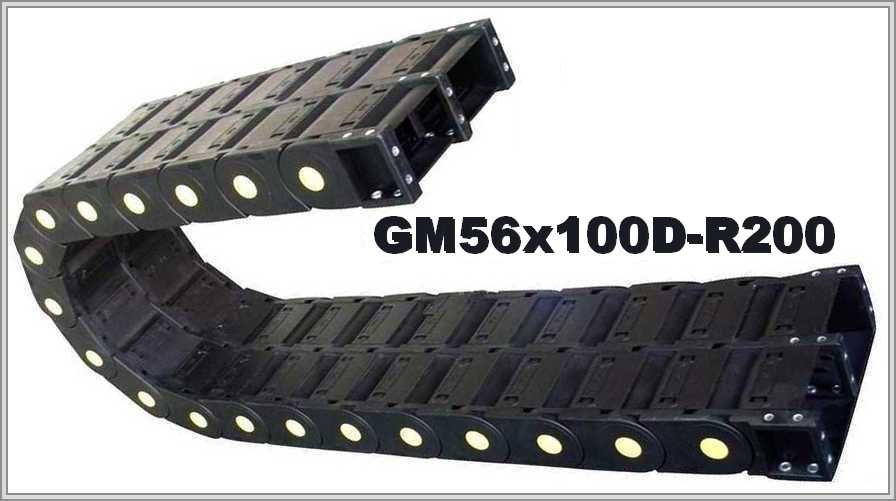

Кабелеукладчик GM56x100D-R200

Внутренние и внешние размеры

Цепь GM56x100D-R200 серии GM выполнена из полиамида в закрытом двухсекционном исполнении; её параметры — внешняя высота сдвоенного модуля 94 мм; внутренняя ширина каждого из двух модулей 100 мм; внешняя ширина 2А+63 мм (А — внутренняя ширина модуля); внутренняя высота 56 мм; радиус изгиба 200 мм.

Длина цепи в изгибе и рабочая площадь

Расчёт длины цепи в изгибе — πR: с радиусом изгиба 200 мм выходит ≈ 628,3 мм. При заполнении 80 % рабочая площадь одного модуля равна 4480 мм².

Из описания и правил подбора цепи

Двойные объединённые кабельные канальные цепи закрытого типа из прочного полиамида, с металлической внутренней втулкой. В каждой из двух цепей можно отдельно расположить пневмогидравлические шланги и кабели управления: конденсат от каналов пневмогидравлики одной цепи не будет создавать помеху проводам во второй. Модули цепи разделяются на отдельные и собираются, чтобы подобрать нужную длину; обслуживание легко выполнять, сказано в описании. Радиус 200 мм годится, если допустимый радиус самого жёсткого кабеля не больше него.

Заказывая GM56x100D-R200, сообщите состав и массу заполнения, длину перемещения, минимальный радиус самого жёсткого кабеля, положение монтажа, условия работы. Если есть чертёж или фото прежней цепи, их можно приложить при желании.
