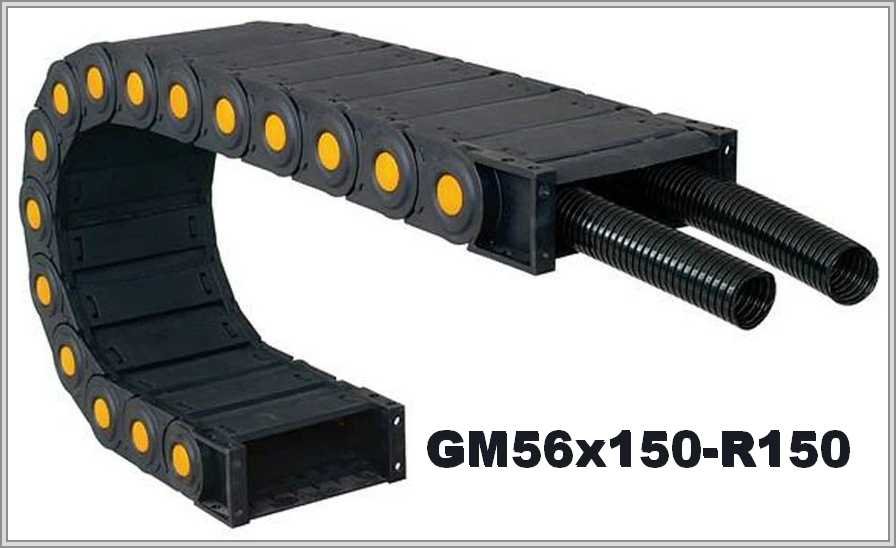

Кабелеукладчик GM56x150-R150
Артикул: WB-003094
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003094 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 56 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 94 |
| Внешняя ширина, мм: | 192 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Полиамидный кабелеукладчик GM56x150-R150 с внутренней высотой 56 мм
GM56x150-R150: размеры и радиус изгиба
Внутренняя высота — 56 мм, внутренняя ширина — 150 мм, внешняя высота — 94 мм, внешняя ширина — 192 мм: таковы размеры GM56x150-R150. Кабелеукладчик закрытый, из полиамида, серия GM; радиус изгиба — не менее 150 мм.
| Тип | Внутренний размер модуля, ВхШ (А) | Внешние размеры модуля, ВхН | Радиус изгиба |
| GM56 | 56х150мм | 94х192мм | 150мм |
Высота петли и площадь сечения
Формула высоты петли — 2R + внешняя высота. Подстановка R = 150 мм и внешней высоты 94 мм даёт ≈ 394 мм. Сечение по внутренним размерам: 56 мм × 150 мм = 8400 мм².
Конструкция и обслуживание
Модули допускают усиление вставками. Цепь удобно обслуживать и очищать. Гибкая цепь из прочного полиамида закрыта полностью; для полного доступа к уложенным коммуникациям её можно открыть. В ассортименте есть модели GM56 с дополнительной трубкой: она служит для защиты друг от друга разных типов кабелей или шлангов. Цепь рассчитана на большие нагрузки. Вес вложенных кабелей и шлангов может быть весьма значительным.
В заявке на GM56x150-R150 нужны: минимальный радиус самого жёсткого кабеля; условия работы; длина перемещения; положение монтажа; состав и масса заполнения. При желании можно приложить фото старой цепи или чертёж. Для GM56x150-R150 действует правило подбора: радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.
