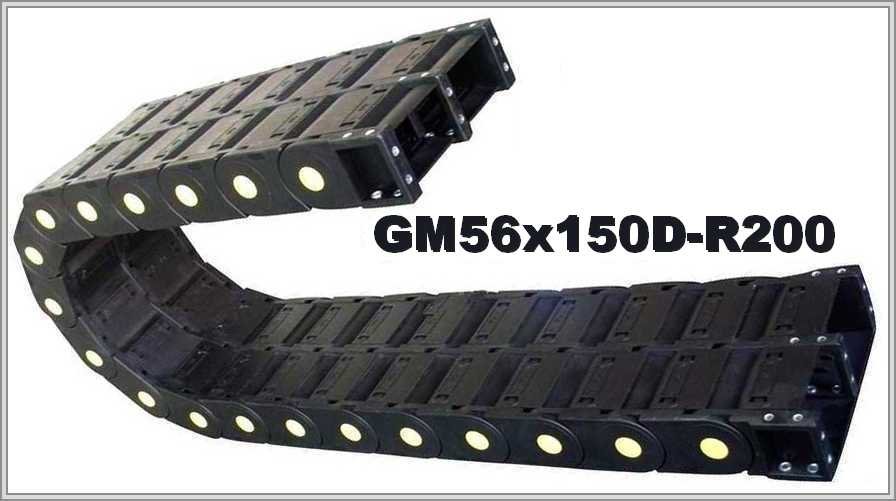

Кабелеукладчик GM56x150D-R200

Размеры GM56x150D-R200 и подбор радиуса

По таблице GM56x150D-R200 имеет внутренний размер одного модуля 56 × 150 мм (внутренняя высота × внутренняя ширина). Внешняя высота сдвоенного модуля — 94 мм, внешняя ширина — 2А+63 мм, где А — внутренняя ширина. Радиус — не менее 200 мм. При выборе радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.

Высота петли и заполнение

Высота петли ≈ 2R + внешняя высота: 2 × 200 + 94 = 494 мм. Рабочая площадь при заполнении 80 % внутреннего сечения 56 × 150 мм — 6720 мм².

Исполнение и крышки GM56x150D-R200

Материал GM56D — прочный полиамид с металлической внутренней втулкой; цепи закрытого типа объединены в пару. Отдельно друг от друга в каждой из двух цепей можно расположить пневмогидравлические шланги и кабели управления, и конденсат от каналов пневмогидравлики одной цепи помех проводам во второй не создаст. Верхние и нижние крышки можно легко отщёлкнуть для полного доступа к уложенным коммуникациям. В описании отмечено: открытие крышек предусмотрено с обеих сторон, поэтому очищать загрязнения очень легко.

В заявке на GM56x150D-R200 укажите длину перемещения, состав и массу заполнения, положение монтажа, условия работы и минимальный радиус самого жёсткого кабеля. Чертёж можно приложить при желании.
