Кабелеукладчик GM62x100-R175
Артикул: WB-003113
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003113 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 175 |
| Внешняя высота, мм: | 100 |
| Внешняя ширина, мм: | 143 |
| Число секций: | 1 |
| Раздел: | Закрытые |

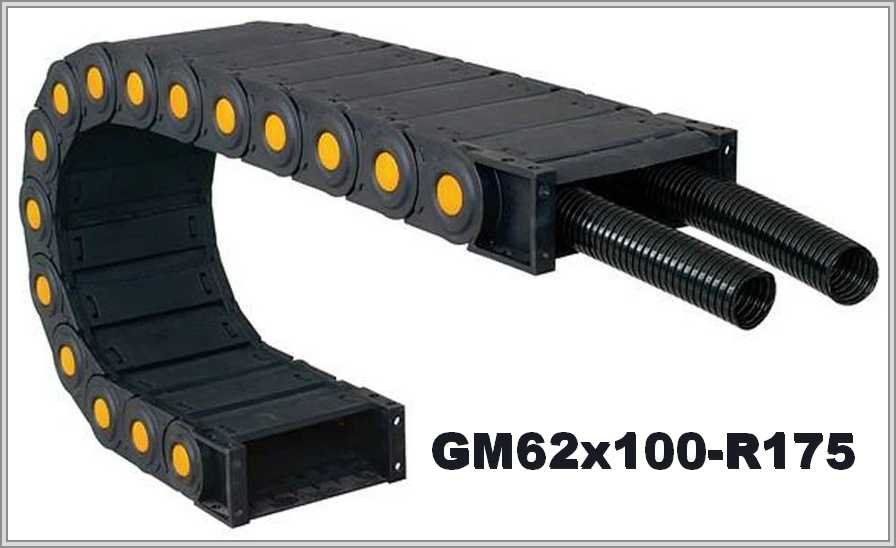

Закрытый кабелеукладчик GM62x100-R175 из полиамида, радиус 175 мм

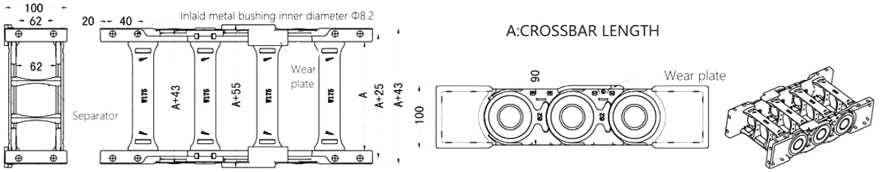

Размеры и радиус изгиба
GM62x100-R175 — закрытая цепь из полиамида, серия GM. Размеры и радиус: радиус изгиба 175 мм; внутренняя высота 62 мм; внешняя высота 100 мм; внутренняя ширина 100 мм; внешняя ширина 143 мм.
| Тип | Внутренний размер модуля, ВхШ (А) | Внешний размер модуля, ВхН | Радиус изгиба |
| GM62 | 62х100мм | 100х143мм | 175мм |
Длина цепи в изгибе и площадь сечения
Длина цепи в изгибе ≈ πR: при радиусе 175 мм выходит ≈ 549,8 мм. Для площади сечения берут внутреннюю высоту × внутреннюю ширину: при сечении 62 × 100 мм получается 6200 мм².
Описание цепи и подбор

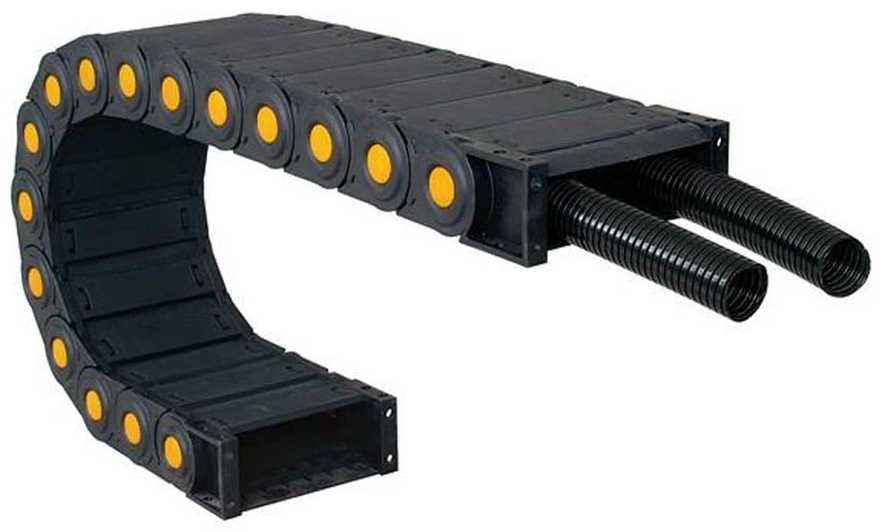

Это полностью закрытая гибкая кабельная канальная цепь из прочного полиамида; её можно открыть для свободного доступа при укладке коммуникаций. Для усиления модулей предусмотрены вставки. Описание называет удобным обслуживание цепи и её очистку. Загрязнения, по описанию, очищаются очень легко: конструкторы предусмотрели открытие крышек с обеих сторон. Закрытое исполнение защищает от стружки и грязи. При подборе проверяют условие: радиус цепи, 175 мм, не меньше допустимого радиуса самого жёсткого кабеля.
В заявке на GM62x100-R175 пригодятся: состав и масса заполнения; минимальный радиус самого жёсткого кабеля; длина перемещения; положение монтажа; условия работы. При большой длине хода учитывают свободнонесущую длину и опоры. При желании приложите чертёж или фото прежней цепи.
