Кабелеукладчик GM62x100-R500
Артикул: WB-003137
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003137 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 500 |
| Внешняя высота, мм: | 100 |
| Внешняя ширина, мм: | 143 |
| Число секций: | 1 |
| Раздел: | Закрытые |

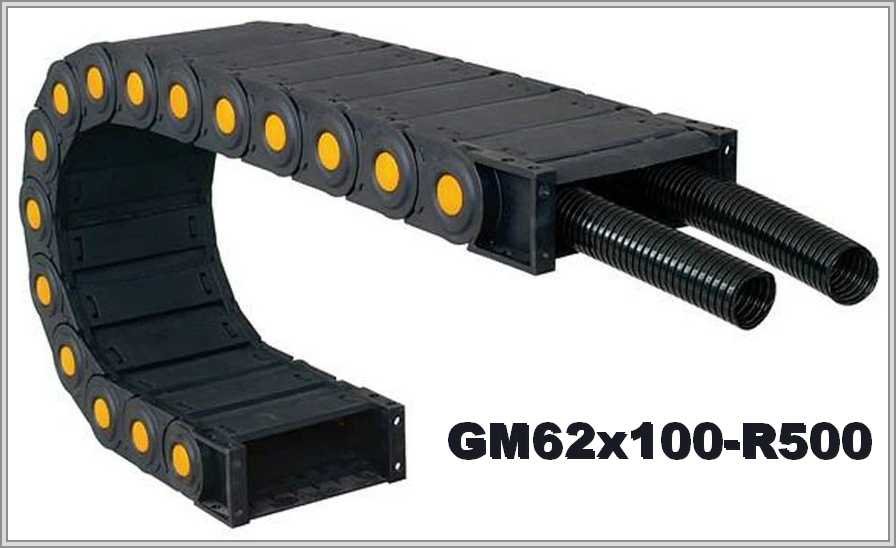

GM62x100-R500 — закрытая цепь из полиамида, радиус изгиба 500 мм
Радиус и размеры сечения
Закрытая цепь из полиамида GM62x100-R500 серии GM характеризуется так: внутренняя высота 62 мм; радиус изгиба 500 мм; внутренняя ширина 100 мм; внешняя высота 100 мм; внешняя ширина 143 мм.
| Тип | Внутренний размер модуля, ВхШ (А) | Внешний размер модуля, ВхН | Радиус изгиба |
| GM62 | 62х100мм | 100х143мм | 500мм |
Расчёт петли и рабочей площади
Высота петли ≈ 2R + внешняя высота: при радиусе 500 мм и внешней высоте 100 мм получается ≈ 1100 мм. Если заполнить сечение на 80 %, рабочая площадь будет 4960 мм².
Конструкция по описанию и подбор радиуса
Полностью закрытая цепь из прочного полиамида открывается для свободного доступа при укладке коммуникаций. Вставками модули можно усилить дополнительно. Обслуживать цепь и очищать её, по описанию, удобно. Крышки открываются с обеих сторон: это предусмотрели конструкторы, а загрязнения, сказано в описании, очищаются очень легко. Закрытая цепь защищает от стружки и грязи. Радиус цепи должен быть не меньше допустимого радиуса самого жёсткого кабеля; у GM62x100-R500 радиус изгиба 500 мм.
Для расчёта GM62x100-R500 понадобятся: состав и масса заполнения; длина перемещения; положение монтажа; условия работы; минимальный радиус самого жёсткого кабеля. При большой длине хода учитывают свободнонесущую длину и опоры. При желании приложите чертёж или фото прежней цепи.
