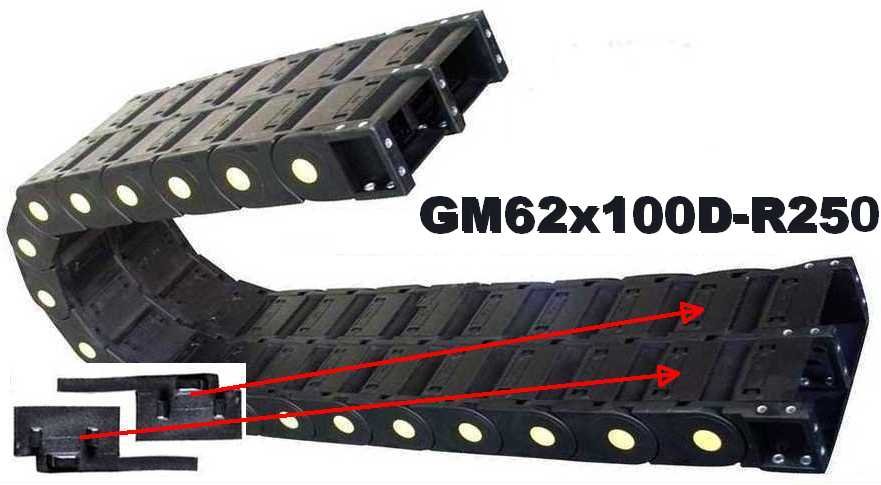

Кабелеукладчик GM62x100D-R250

Внутренние и внешние размеры

У каждого модуля GM62x100D-R250 внутренняя высота 62 мм и внутренняя ширина 100 мм. У сдвоенного модуля внешняя высота 100 мм, внешняя ширина 2А+63 мм; А — внутренняя ширина одного модуля. Радиус изгиба не менее 250 мм.

Сечение одного модуля и двух вместе

Площадь сечения = высота × ширина; по внутренним размерам одного модуля 62 × 100 = 6200 мм². Площадь сечения двух модулей вместе — 12400 мм².

Конструкция и обслуживание

Цепи объединены в пару, выполнены из прочного полиамида, с металлической внутренней втулкой. Чтобы получить полный доступ к уложенным коммуникациям, верхние и нижние крышки могут легко отщёлкиваться. Благодаря этому цепь удобно обслуживать и очищать. Конструкторы предусмотрели открытие крышек с обеих сторон, чтобы загрязнения очищались очень легко. Можно расположить отдельно друг от друга пневмогидравлические шланги и кабели управления в каждой из двух цепей. Беспокоиться, что конденсат от каналов пневмогидравлики одной цепи создаст помеху во второй для расположенных там проводов, не нужно.

Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. В заявке нужны: длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа; условия работы. Фото прежней цепи или чертёж можно приложить при желании.
