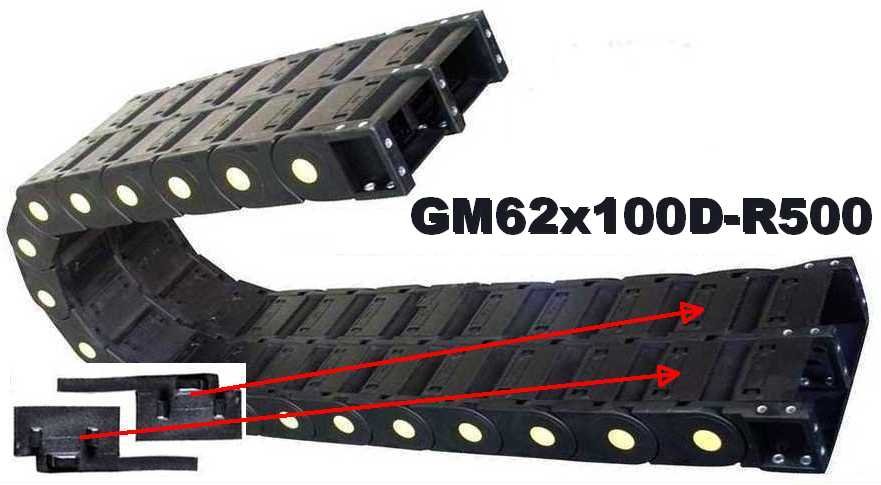

Кабелеукладчик GM62x100D-R500

Размеры и радиус изгиба

GM62x100D-R500 — двухсекционная закрытая цепь из полиамида, модель GM62D. Внутренняя высота каждого из двух модулей 62 мм, внутренняя ширина 100 мм. У сдвоенного модуля внешняя высота 100 мм, внешняя ширина 2А+63 мм, где А — внутренняя ширина одного модуля. Радиус изгиба не менее 500 мм.

Длина цепи в изгибе

Длина цепи в изгибе ≈ πR; при R 500 мм это ≈ 1570,8 мм.

Исполнение цепи

Чтобы получить полный доступ к уложенным коммуникациям, верхние и нижние крышки могут легко отщёлкиваться. Так обслуживать цепь и производить очистку удобно. Цепи объединены в пару, выполнены из прочного полиамида, с металлической внутренней втулкой. Можно расположить отдельно друг от друга пневмогидравлические шланги и кабели управления в каждой из двух цепей. Беспокоиться, что конденсат от каналов пневмогидравлики одной цепи создаст помеху во второй для расположенных там проводов, не нужно. Энергоцепь из модулей лёгкая и подходит для работы на динамично эксплуатируемом оборудовании.

Для подбора GM62x100D-R500 укажите: минимальный радиус самого жёсткого кабеля; положение монтажа; условия работы; длина перемещения; состав и масса заполнения. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. При желании можно приложить чертёж.
