Кабелеукладчик GM62x150D-R250

Name: GM62x150D-R250
Brand: WorldBelt
SKU: WB-003169

Артикул: WB-003169

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Серия GM, GM62x150D-R250 — два объединённых модуля из полиамида, закрытое исполнение; внутренняя ширина модуля 150 мм, внешняя высота 100 мм, радиус изгиба 250 мм.

Характеристики

Артикул:	WB-003169
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	62
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	250
Внешняя высота, мм:	100
Число секций:	2
Раздел:	Закрытые

GM62x150D-R250 — закрытая двойная цепь из полиамида, R 250 мм

Размеры и радиус изгиба

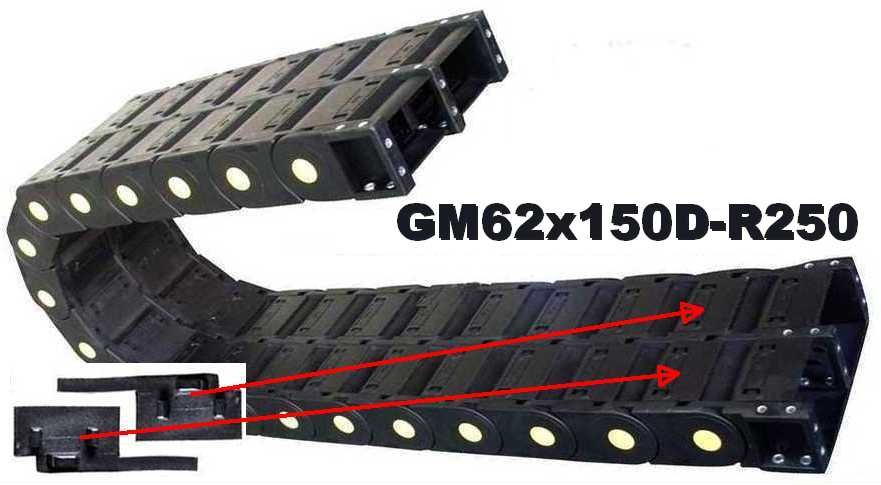

Кабелеукладчик GM62x150D-R250 состоит из двух объединённых модулей: закрытая двойная цепь из полиамида серии GM. Внутренние размеры модуля — высота 62 мм, ширина 150 мм; внешние размеры сдвоенного модуля — высота 100 мм, ширина 2А+63 мм (А — внутренняя ширина). Радиус изгиба не менее 250 мм.

Тип	Внутренний размер одного модуля, ВхШ	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GM62D	62х150мм	100х2А+63мм	250мм

GM62x150D-R250: высота петли и длина цепи в изгибе

Высоту петли считают по формуле 2R + внешняя высота: 2 × 250 мм + 100 мм ≈ 600 мм. По формуле длины цепи в изгибе (≈ πR) при радиусе изгиба 250 мм получается ≈ 785,4 мм.

GM62x150D-R250 — схема конструкции

GM62x150D-R250 — виды концевого крепления

Конструкция и обслуживание

Пневмогидравлические шланги и кабели управления можно расположить отдельно друг от друга в каждой из двух цепей; конденсат от каналов пневмогидравлики одной цепи не будет создавать помеху расположенным там проводам во второй. Полный доступ к уложенным коммуникациям обеспечивают верхние и нижние крышки, которые легко отщёлкиваются. Нужную длину подбирают, разделяя модули цепи на отдельные и собирая их; обслуживание легко выполнять.

Что указать при заказе GM62x150D-R250: длину перемещения; положение монтажа; состав и массу заполнения; условия работы; минимальный радиус самого жёсткого кабеля. Чертёж или фото прежней цепи — по желанию. Радиус цепи (250 мм у GM62x150D-R250) не должен быть меньше допустимого радиуса самого жёсткого кабеля.
