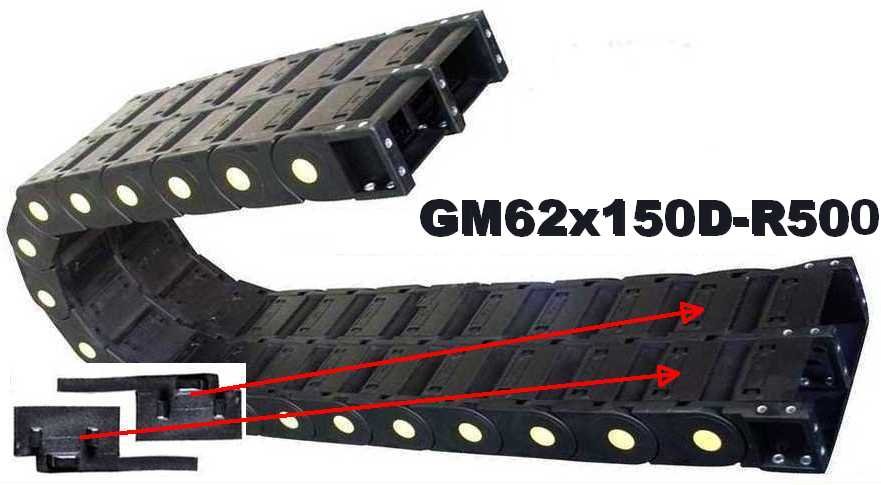

Кабелеукладчик GM62x150D-R500

Name: GM62x150D-R500
Brand: WorldBelt
SKU: WB-003175

Артикул: WB-003175

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GM62x150D-R500: двухсекционная закрытая цепь из полиамида, серия GM, внутренняя ширина каждого модуля 150 мм, радиус изгиба 500 мм.

Характеристики

Артикул:	WB-003175
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	62
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	500
Внешняя высота, мм:	100
Число секций:	2
Раздел:	Закрытые

Кабелеукладчик GM62x150D-R500: двухсекционная закрытая цепь, R 500 мм

Внутренние и внешние размеры

GM62x150D-R500 — двухсекционная (двойная) закрытая цепь из полиамида серии GM; в таблице даны размеры: внутренняя ширина каждого из двух модулей 150 мм; внешняя ширина 2А+63 мм (А — внутренняя ширина модуля); внутренняя высота 62 мм; радиус изгиба 500 мм; внешняя высота сдвоенного модуля 100 мм.

Тип	Внутренний размер одного модуля, ВхШ	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GM62D	62х150мм	100х2А+63мм	500мм

Расчёт петли и сечения

Формула высоты петли — 2R + внешняя высота: если R = 500 мм, а внешняя высота 100 мм, получаем ≈ 1100 мм. Площадь сечения одного модуля считают по формуле внутренняя высота × внутренняя ширина: при сечении 62 × 150 мм получаем 9300 мм².

GM62x150D-R500 — схема конструкции

GM62x150D-R500 — виды концевого крепления

Конструкция и подбор

Верхние и нижние крышки могут легко отщёлкиваться для полного доступа к уложенным коммуникациям. По описанию, GM62x150D-R500 рассчитана на большие нагрузки, а вложенные кабели и шланги могут весить весьма много. Защиту от стружки и грязи даёт закрытое исполнение. Условие подбора: радиус цепи не меньше допустимого радиуса самого жёсткого кабеля; для GM62x150D-R500 радиус — 500 мм.

Для GM62x150D-R500 нужны сведения — условия работы; минимальный радиус самого жёсткого кабеля; положение монтажа; состав и масса заполнения; длина перемещения. Чертёж или фото старой цепи можно приложить при желании.
