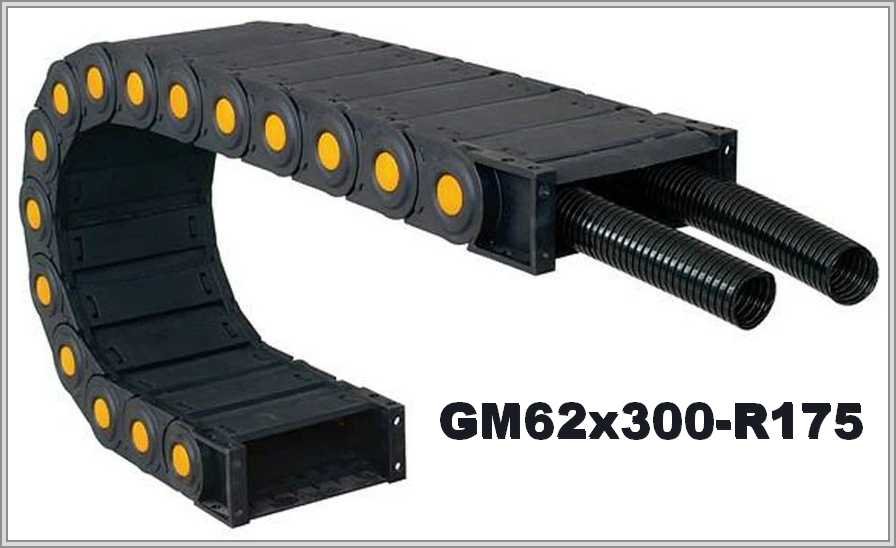

Кабелеукладчик GM62x300-R175
Артикул: WB-003116
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003116 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 300 |
| Радиус изгиба, мм: | 175 |
| Внешняя высота, мм: | 100 |
| Внешняя ширина, мм: | 343 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Полиамидная закрытая цепь GM62x300-R175: радиус изгиба 175 мм
Размеры GM62x300-R175 и подбор радиуса
Таблица даёт для GM62x300-R175 внутреннюю высоту 62 мм и внутреннюю ширину 300 мм, внешнюю высоту 100 мм и внешнюю ширину 343 мм. Радиус — не менее 175 мм. При выборе радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренний размер модуля, ВхШ (А) | Внешний размер модуля, ВхН | Радиус изгиба |
| GM62 | 62х300мм | 100х343мм | 175мм |
Петля и рабочая площадь
Оценка высоты петли по формуле 2R + внешняя высота: при R 175 мм и внешней высоте 100 мм это 450 мм. Рабочая площадь при заполнении 80 % внутреннего сечения 62 × 300 мм — 14880 мм². Внутреннее сечение подбирают под жгут с запасом и разделителями между кабелями.
Исполнение и крышки GM62x300-R175
Материал GM62 — прочный полиамид, исполнение полностью закрытое, с возможностью открытия для свободного доступа при укладке коммуникаций. Описание допускает усиление модулей вставками. В описании сказано: энергоцепь подходит для динамично эксплуатируемого оборудования, лёгкая и прочная.
В заявке на GM62x300-R175 укажите положение монтажа, длину перемещения и условия работы, а также состав и массу заполнения и минимальный радиус самого жёсткого кабеля. Чертёж можно приложить при желании.
