Кабелеукладчик GM80x150-R200
Артикул: WB-003143
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003143 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 80 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 118 |
| Внешняя ширина, мм: | 196 |
| Число секций: | 1 |
| Раздел: | Закрытые |

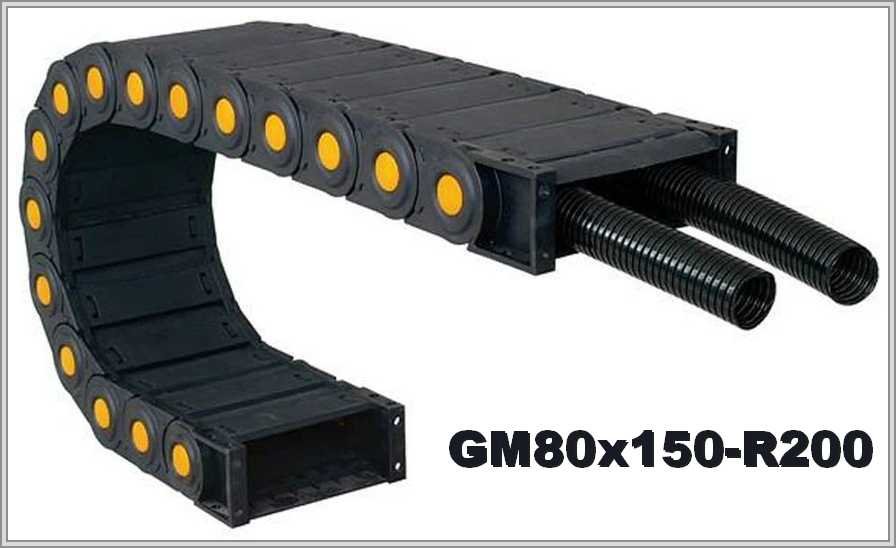

GM80x150-R200: кабелеукладчик из полиамида, закрытая цепь, R 200 мм
Размеры GM80x150-R200
Серия GM, материал — полиамид, исполнение — закрытая цепь. Параметры GM80x150-R200: радиус изгиба 200 мм; внешняя ширина 196 мм; внешняя высота 118 мм; внутренняя высота 80 мм; внутренняя ширина 150 мм.
| Тип | Внутренний размер модуля, ВхШ (А) | Внешний размер модуля, ВхН | Радиус изгиба |
| GM80 | 80х150мм | 118х196мм | 200мм |
Расчёт изгиба и рабочей площади
Длину цепи в изгибе оценивают по формуле πR: если R = 200 мм, получаем ≈ 628,3 мм. Рабочая площадь при заполнении 80 % — 9600 мм².
Описание цепи и подбор
Полностью закрытая гибкая кабельная канальная цепь из прочного полиамида, открывающаяся для свободного доступа при укладке коммуникаций. Для усиления модулей предусмотрены вставки. В описании отмечено: обслуживать цепь и производить её очистку удобно. Очень легко очищаются загрязнения — по описанию, потому что крышки можно открыть с обеих сторон. От стружки и грязи защищает закрытое исполнение. Под жгут закладывают запас, а разделители учитывают при выборе сечения 80 × 150 мм. Цепь с радиусом изгиба 200 мм подходит, если её радиус не меньше допустимого радиуса самого жёсткого кабеля.
Что указать в заявке на GM80x150-R200: условия работы, состав и массу заполнения, длину перемещения, положение монтажа, минимальный радиус самого жёсткого кабеля. Фото прежней цепи и чертёж — по желанию.
