Кабелеукладчик GM80x150-R500
Артикул: WB-003148
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003148 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 80 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 500 |
| Внешняя высота, мм: | 118 |
| Внешняя ширина, мм: | 196 |
| Число секций: | 1 |
| Раздел: | Закрытые |

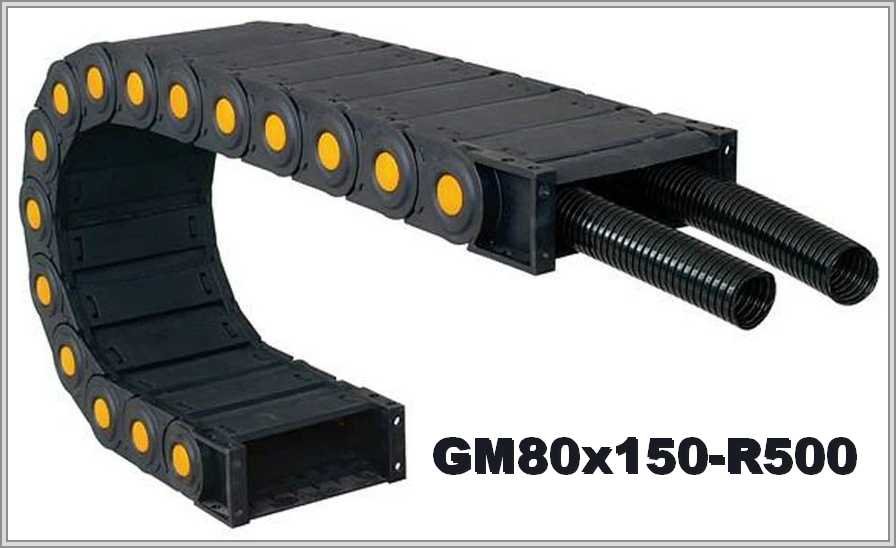

Кабелеукладчик GM80x150-R500: закрытая полиамидная цепь, R 500 мм
Радиус изгиба и размеры цепи
Серия GM, материал — полиамид, исполнение — закрытая цепь. Параметры GM80x150-R500: радиус изгиба 500 мм; внешняя высота 118 мм; внешняя ширина 196 мм; внутренняя ширина 150 мм; внутренняя высота 80 мм.
| Тип | Внутренний размер модуля, ВхШ (А) | Внешний размер модуля, ВхН | Радиус изгиба |
| GM80 | 80х150мм | 118х196мм | 500мм |
Высота петли и длина цепи в изгибе
Расчёт высоты петли — 2R + внешняя высота: для радиуса изгиба 500 мм и внешней высоты 118 мм выходит ≈ 1118 мм. Длина цепи в изгибе считается по формуле πR: при R 500 мм выходит ≈ 1570,8 мм.
Что сказано в описании и как подбирать
Закрытая цепь из прочного полиамида; при укладке коммуникаций её открывают для свободного доступа. Усилить модули можно вставками. Согласно описанию, энергоцепь лёгкая и прочная и подходит для работы на динамично эксплуатируемом оборудовании. Закрытое исполнение защищает от стружки и грязи. Радиус 500 мм годится, если допустимый радиус самого жёсткого кабеля не больше него.
Для подбора GM80x150-R500 назовите условия работы, положение монтажа, длину перемещения, минимальный радиус самого жёсткого кабеля, состав и массу заполнения. При большой длине хода учитывают свободнонесущую длину и опоры. Фото старой цепи или чертёж можно приложить, если хотите.
