Кабелеукладчик GM80x150D-R150

Name: GM80x150D-R150
Brand: WorldBelt
SKU: WB-003176

Артикул: WB-003176

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GM80x150D-R150: двухсекционная (двойная) закрытая цепь из полиамида серии GM, внутренняя высота 80 мм, внутренняя ширина 150 мм, радиус изгиба 150 мм.

Характеристики

Артикул:	WB-003176
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	80
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	150
Внешняя высота, мм:	118
Число секций:	2
Раздел:	Закрытые

GM80x150D-R150 — двухсекционный закрытый кабелеукладчик, радиус 150 мм

Радиус изгиба и размеры GM80x150D-R150

GM80x150D-R150 — закрытая двухсекционная (двойная) цепь из полиамида, серия GM. В таблице для GM80x150D-R150: внутренняя ширина каждого из двух модулей 150 мм при внутренней высоте 80 мм. Радиус цепи равен 150 мм. Внешние размеры цепи: внешняя высота — 118 мм, а внешняя ширина сдвоенного модуля — 2А+77 мм, где А — внутренняя ширина одного модуля.

Тип	Внутренний размер одного модуля, ВхШ	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GM80D	80х150мм	118х2А+77мм	150мм

Длина в изгибе и рабочая площадь GM80x150D-R150

Для GM80x150D-R150 длина цепи в изгибе (≈ πR при R 150 мм) — около 471,2 мм. Заполнение сечения одного модуля на 80 % даёт рабочую площадь 9600 мм².

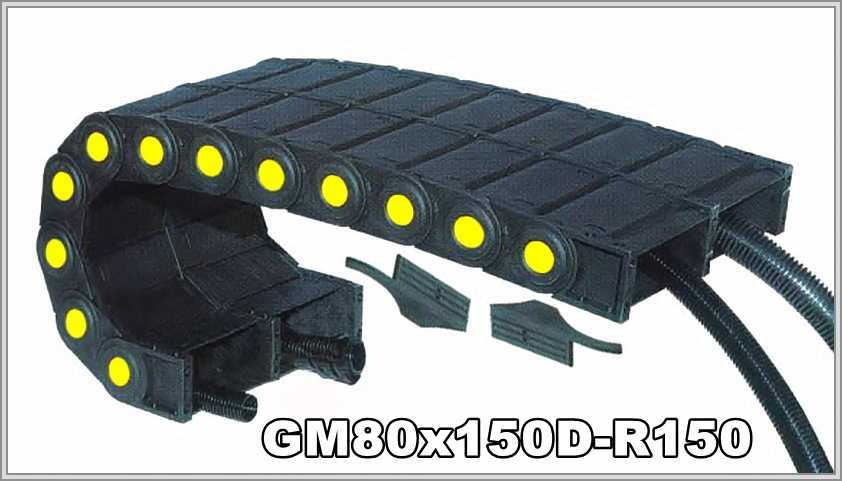

GM80x150D-R150 — схема конструкции

GM80x150D-R150 — виды концевого крепления

Конструкция GM80x150D-R150

Жёсткость конструкции GM80x150D-R150 увеличивают дополнительными усиливающими вставками. Для подбора нужной длины модули GM80x150D-R150 разделяют на отдельные и собирают.

Внутреннее сечение GM80x150D-R150 подбирают под жгут с запасом и разделителями, а радиус цепи — не меньше допустимого радиуса самого жёсткого кабеля. Чтобы подобрать цепь, назовите: минимальный радиус самого жёсткого кабеля, положение монтажа, состав и масса заполнения, условия работы, длина перемещения. При желании к заявке можно добавить чертёж или фото старой цепи.
