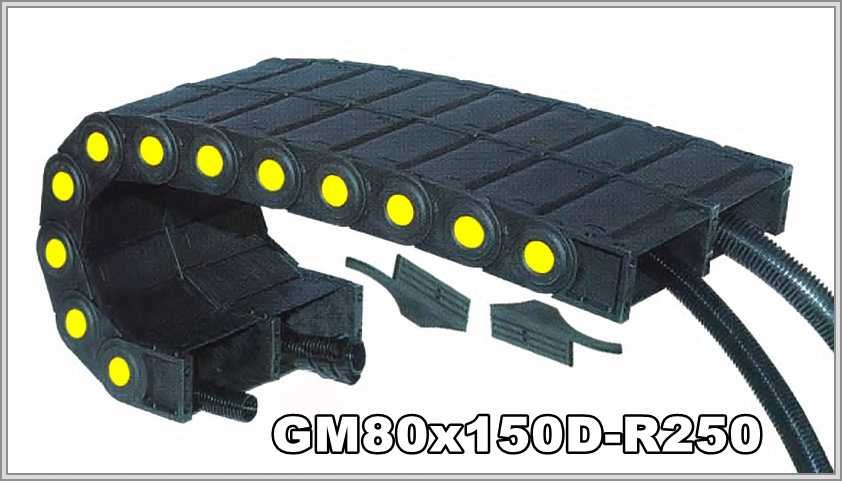

Кабелеукладчик GM80x150D-R250

Внутренние и внешние размеры

GM80x150D-R250 — двухсекционная закрытая цепь из полиамида, модель GM80D. Внутренняя высота каждого из двух модулей 80 мм, внутренняя ширина 150 мм. У сдвоенного модуля внешняя высота 118 мм, внешняя ширина 2А+77 мм, где А — внутренняя ширина одного модуля. Радиус изгиба не менее 250 мм.

Длина цепи в изгибе

Длина цепи в изгибе ≈ πR; при R 250 мм это ≈ 785,4 мм.

Устройство цепи и обслуживание

Цепи объединены в пару, выполнены из прочного полиамида, с металлической внутренней втулкой. Можно расположить отдельно друг от друга пневмогидравлические шланги и кабели управления в каждой из двух цепей. Беспокоиться, что конденсат от каналов пневмогидравлики одной цепи создаст помеху во второй для расположенных там проводов, не нужно. Чтобы получить полный доступ к уложенным коммуникациям, верхние и нижние крышки могут легко отщёлкиваться. Так обслуживать цепь и производить очистку удобно. Вес вложенных кабелей и шлангов может быть весьма значительным. Цепь рассчитана на особо большие нагрузки.

Для подбора GM80x150D-R250 укажите: положение монтажа; условия работы; длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. При желании можно приложить чертёж.
