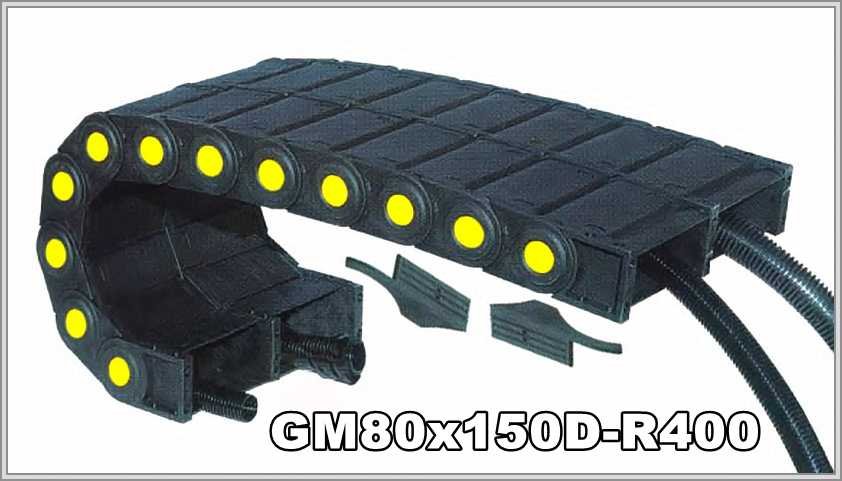

Кабелеукладчик GM80x150D-R400

Name: GM80x150D-R400
Brand: WorldBelt
SKU: WB-003182

Артикул: WB-003182

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Серия GM, GM80x150D-R400: полиамид, две объединённые закрытые цепи; внутренняя высота 80 мм, радиус изгиба 400 мм, внешняя высота 118 мм.

Характеристики

Артикул:	WB-003182
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	80
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	400
Внешняя высота, мм:	118
Число секций:	2
Раздел:	Закрытые

Кабелеукладчик GM80x150D-R400: сдвоенная цепь, внутри 80 × 150 мм, R 400 мм

GM80x150D-R400: размеры и радиус

Материал GM80x150D-R400 — полиамид, исполнение — закрытая двухсекционная (двойная) цепь, серия GM. У GM80x150D-R400 внутренняя высота — 80 мм, а внутренняя ширина каждого из двух модулей — 150 мм. Снаружи по внешней высоте — 118 мм, по внешней ширине сдвоенного модуля — 2А+77 мм, где А — внутренняя ширина одного модуля. Радиус цепи равен 400 мм.

Тип	Внутренний размер одного модуля, ВхШ	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GM80D	80х150мм	118х2А+77мм	400мм

Высота петли и длина в изгибе GM80x150D-R400

Под изгиб GM80x150D-R400 закладывают высоту петли ≈ 918 мм — по формуле 2R + внешняя высота (400 × 2 + 118). Длина цепи в изгибе ≈ πR: при R 400 мм около 1256,6 мм.

GM80x150D-R400 — схема конструкции

GM80x150D-R400 — виды концевого крепления

Конструкция GM80x150D-R400

GM80x150D-R400 — две объединённые закрытые цепи из прочного полиамида с металлической внутренней втулкой. Описание называет энергоцепь GM80x150D-R400 из модулей лёгкой и подходящей для динамично эксплуатируемого оборудования.

Для GM80x150D-R400 радиус цепи — 400 мм — не должен быть меньше допустимого радиуса самого жёсткого кабеля. Для подбора понадобятся: положение монтажа; минимальный радиус самого жёсткого кабеля; условия работы; длина перемещения; состав и масса заполнения. Чертёж или фото старой цепи можно приложить при желании.
