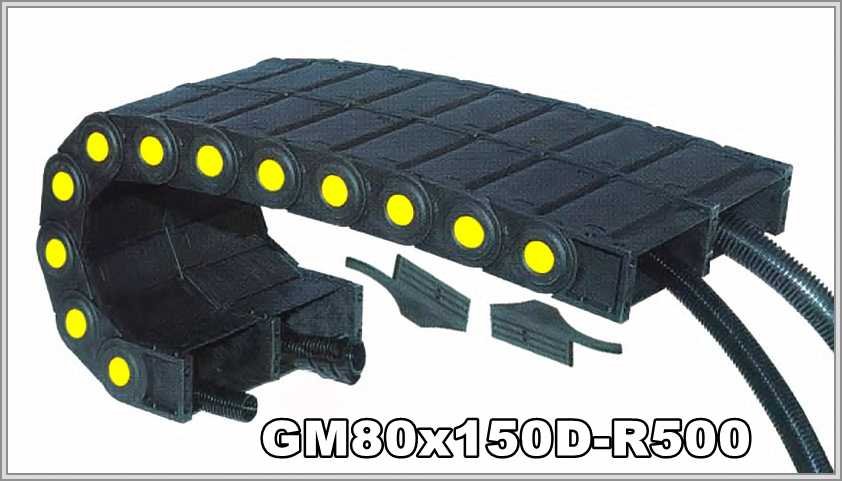

Кабелеукладчик GM80x150D-R500

Name: GM80x150D-R500
Brand: WorldBelt
SKU: WB-003183

Артикул: WB-003183

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Двухсекционный закрытый полиамидный кабелеукладчик GM80x150D-R500: внутренняя ширина 150 мм, внешняя высота 118 мм, радиус изгиба 500 мм.

Характеристики

Артикул:	WB-003183
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	80
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	500
Внешняя высота, мм:	118
Число секций:	2
Раздел:	Закрытые

Сдвоенный кабелеукладчик GM80x150D-R500: полиамид, R 500 мм

Радиус 500 мм и размеры

Внутренняя высота × внутренняя ширина одного модуля GM80x150D-R500: 80 × 150 мм; внешняя высота × внешняя ширина сдвоенного модуля: 118 × 2А+77 мм, А — внутренняя ширина. Для GM80x150D-R500: радиус цепи равен 500 мм. Нижняя граница радиуса цепи — допустимый радиус самого жёсткого кабеля.

Тип	Внутренний размер одного модуля, ВхШ	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GM80D	80х150мм	118х2А+77мм	500мм

Сечение и изгиб GM80D

πR — длина цепи в изгибе: π × 500 ≈ 1570,8 мм. Сечение одного модуля (высота × ширина): 80 на 150 мм — 12000 мм².

GM80x150D-R500 — схема конструкции

GM80x150D-R500 — виды концевого крепления

Конструкция GM80x150D-R500

Двойная цепь объединяет две: в каждой можно отдельно друг от друга разместить шланги пневмогидравлики и кабели управления, чтобы конденсат от каналов пневмогидравлики одной цепи не создавал помех проводам во второй. Описание сообщает: вес вложенных кабелей и шлангов может быть весьма значительным, цепь рассчитана на особо большие нагрузки. Цепь GM80x150D-R500: для увеличения жёсткости конструкции используют дополнительные усиливающие вставки.

Заявка на GM80x150D-R500 содержит: положение при монтаже; состав и масса заполнения; условия работы; какой радиус изгиба допускает самый жёсткий кабель; длина хода. При желании можно приложить чертёж цепи либо фото прежней цепи.
