Кабелеукладчик DHA100-R150
Артикул: WB-001947
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-001947 |
| Производитель: | WorldBelt |
| Шаг, мм: | 100 |
| Серия: | DHA |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Алюминиевый сплав |
| Внутренняя высота, мм: | 49 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 75 |
| Число секций: | 1 |
| Раздел: | Закрытые |

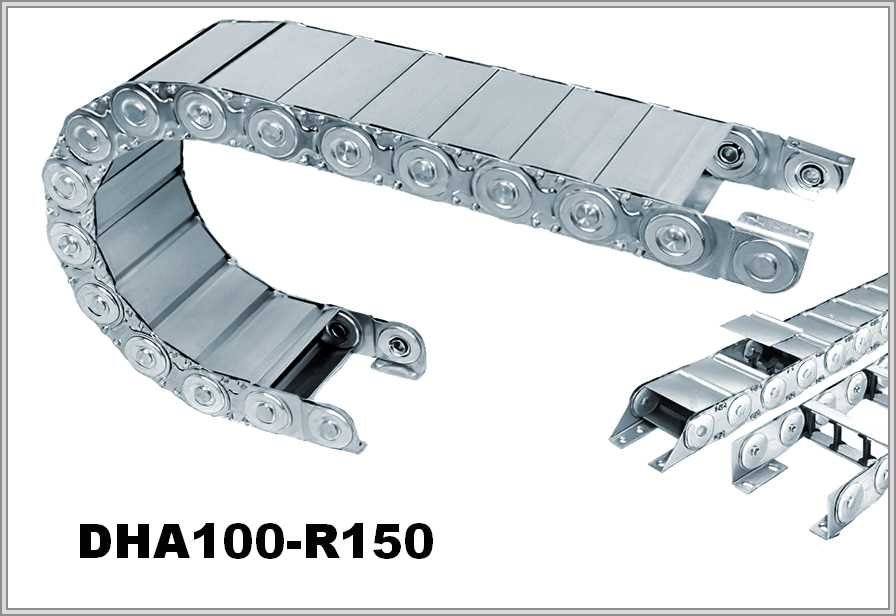

Закрытая цепь DHA100-R150: R 150 мм, шаг 100 мм
Обозначение DHA100-R150 и размеры
DHA100-R150 — закрытая цепь серии DHA, алюминиевый сплав. Радиус DHA100-R150 в описании назван: не менее 150 мм. Для DHA100-R150 в таблице приведены три размера: внутренняя высота 49 мм, внешняя высота 75 мм и шаг 100 мм.
| Тип | Внутренняя высота | Внешняя высота | Радиус изгиба | Шаг цепи |
| DHA100 | 49мм | 75мм | 150мм | 100мм |
Расчёт для DHA100-R150: петля, дуга
Часть цепи в изгибе занимает ≈ πR, то есть примерно 471,2 мм. Из радиуса 150 мм и внешней высоты 75 мм формула 2R + внешняя высота показывает высоту петли ≈ 375 мм.
Устройство DHA100-R150 и подбор
Цепь DHA100-R150 защищает шланги и кабели — как сказано в описании. Полностью закрытое исполнение защищает содержимое от стружки и грязи. Наименьший допустимый радиус самого негибкого кабеля не должен превышать радиуса цепи DHA100-R150, то есть 150 мм.
Чтобы подобрать DHA100-R150, нужно знать: условия эксплуатации цепи, монтажное положение, состав заполнения и его масса, минимальный радиус самого негибкого кабеля и длина перемещения. Фото старой цепи и чертёж не обязательны, но приложить их можно.
