Кабелеукладчик DHA100-R300
Артикул: WB-001839
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-001839 |
| Производитель: | WorldBelt |
| Шаг, мм: | 100 |
| Серия: | DHA |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Алюминиевый сплав |
| Внутренняя высота, мм: | 49 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 75 |
| Число секций: | 1 |
| Раздел: | Закрытые |

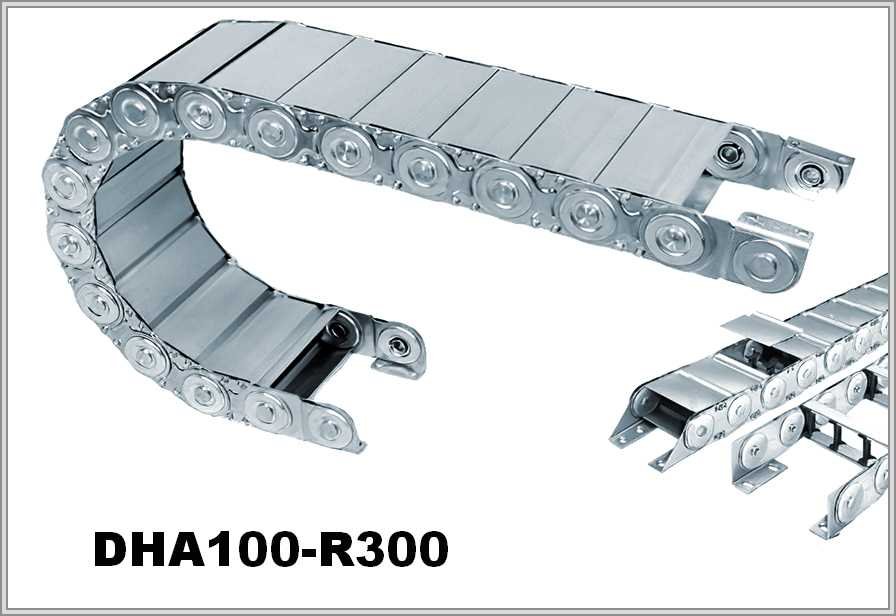

DHA100-R300: кабелеукладчик серии DHA, R 300 мм
Обозначение DHA100-R300 и размеры
Радиус изгиба DHA100-R300 в описании указан как: не менее 300 мм. 75 мм — внешняя высота, 49 мм — внутренняя высота, 100 мм — шаг DHA100-R300. Серия DHA, обозначение DHA100-R300: цепь полностью закрытая, из алюминиевого сплава.
| Тип | Внутренняя высота | Внешняя высота | Радиус изгиба | Шаг цепи |
| DHA100 | 49мм | 75мм | 300мм | 100мм |
Изгиб цепи в цифрах: R 300 мм
Сумма 2R + внешняя высота для DHA100-R300 равна 675 мм, то есть петля по высоте около 675 мм. В изгибе радиусом 300 мм лежит ≈ 942,5 мм цепи DHA100-R300 (πR).
Правила выбора цепи DHA100-R300
Для большой длины хода проверяют свободнонесущую длину и опоры. Шланги и кабели защищает цепь DHA100-R300 — для этого она предназначена.
Запрос на DHA100-R300 нужно дополнить сведениями о длине хода, об условиях работы, о составе и массе заполнения, о минимальном радиусе самого жёсткого кабеля и о положении монтажа. Ещё можно приложить снимок прежней цепи либо чертёж — не обязательно.
