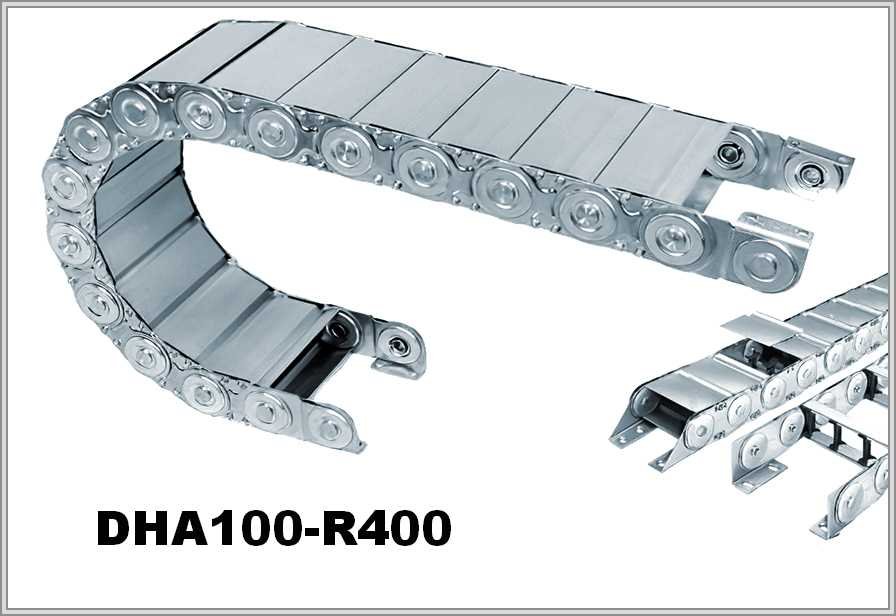

Кабелеукладчик DHA100-R400

Name: DHA100-R400
Brand: WorldBelt
SKU: WB-001840

Артикул: WB-001840

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Полностью закрытый кабелеукладчик DHA100-R400: R 400 мм, внешняя высота 75 мм, шаг цепи 100 мм, материал — алюминиевый сплав.

Характеристики

Артикул:	WB-001840
Производитель:	WorldBelt
Шаг, мм:	100
Серия:	DHA
Исполнение цепи:	Закрытая
Материал цепи:	Алюминиевый сплав
Внутренняя высота, мм:	49
Радиус изгиба, мм:	400
Внешняя высота, мм:	75
Число секций:	1
Раздел:	Закрытые

DHA100-R400 — кабелеукладчик из алюминиевого сплава, радиус 400 мм

Обозначение DHA100-R400 и размеры

Внешняя высота цепи — 75 мм, значение внутренней высоты — 49 мм; шаг цепи — 100 мм. Радиус изгиба DHA100-R400 — 400 мм по обозначению. Из алюминиевого сплава изготовлена полностью закрытая цепь DHA100-R400 серии DHA.

Тип	Внутренняя высота	Внешняя высота	Радиус изгиба	Шаг цепи
DHA100	49мм	75мм	400мм	100мм

Расчёт для DHA100-R400: петля, дуга

Расчёт петли по формуле 2R + внешняя высота: R 400 мм, внешняя высота 75 мм, результат ≈ 875 мм. Изгиб радиусом 400 мм занимает по длине цепи ≈ 1256,6 мм — это πR.

DHA100-R400 — схема конструкции

DHA100-R400 — виды концевого крепления

Устройство DHA100-R400 и подбор

Каждый из модулей цепи DHA100-R400 можно открыть — указано в описании. Надёжность конструкции энергоцепи DHA100-R400 описание связывает с гибкостью и прочностью. Цепь DHA100-R400 подходит лишь при условии, что радиус 400 мм не меньше наименьшего допустимого радиуса самого негибкого кабеля.

Нам для DHA100-R400 нужно знать: длина перемещения, минимальный радиус самого негибкого кабеля, рабочие условия, положение монтажа, а также то, что укладывается в цепь, и его масса. Прикладывать чертёж необязательно — только при желании.
