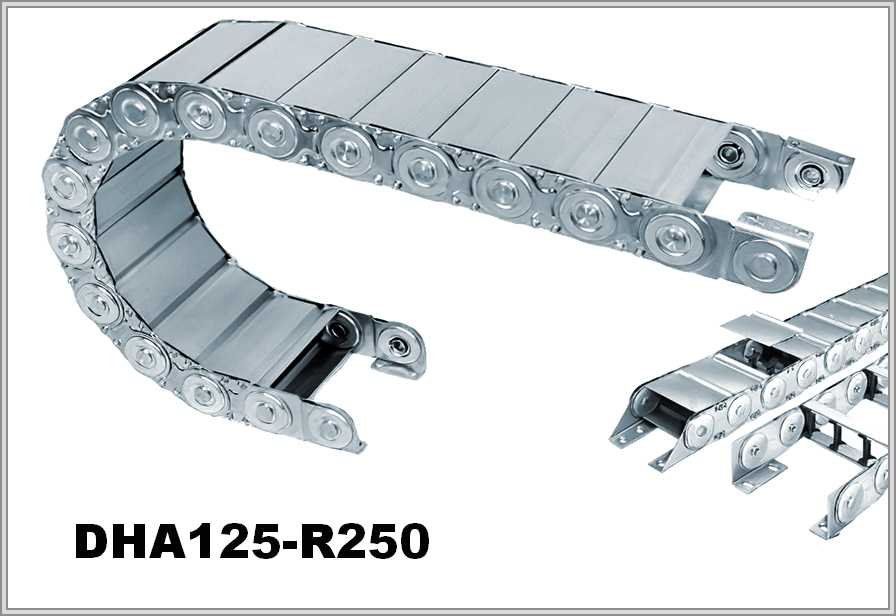

Кабелеукладчик DHA125-R250
Артикул: WB-001838
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-001838 |
| Производитель: | WorldBelt |
| Шаг, мм: | 125 |
| Серия: | DHA |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Алюминиевый сплав |
| Внутренняя высота, мм: | 68 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 100 |
| Число секций: | 1 |
| Раздел: | Закрытые |
DHA125-R250: алюминиевый сплав, R 250 мм, петля ≈ 600 мм
Обозначение DHA125-R250 и размеры
Цепь DHA125-R250 имеет шаг 125 мм, внутреннюю высоту 68 мм и внешнюю высоту 100 мм. Из алюминиевого сплава сделана цепь DHA125-R250 серии DHA. Радиус изгиба DHA125-R250 составляет 250 мм — так записано в названии.
| Тип | Внутренняя высота | Внешняя высота | Радиус изгиба | Шаг цепи |
| DHA125 | 68мм | 100мм | 250мм | 125мм |
Петля 600 мм и дуга 785,4 мм
Петля цепи DHA125-R250 — около 600 мм, если R 250 мм, а внешняя высота 100 мм. Дуга длиной πR равна 785,4 мм при R 250 мм.
Устройство DHA125-R250 и подбор
По описанию, каждый модуль цепи DHA125-R250 с шагом 125 мм допускает открытие. Выбирая внутреннее сечение (высота × ширина), учитывают жгут, разделители и запас: внутренняя высота DHA125-R250 — 68 мм.
Для расчёта под DHA125-R250 понадобятся сведения о монтажном положении цепи, о наименьшем радиусе, допустимом для самого жёсткого кабеля, о том, какие кабели и шланги лягут в цепь, и их массе, о длине хода цепи и о рабочих условиях. К заявке на DHA125-R250 по желанию прикладывают фото старой цепи или чертёж.
