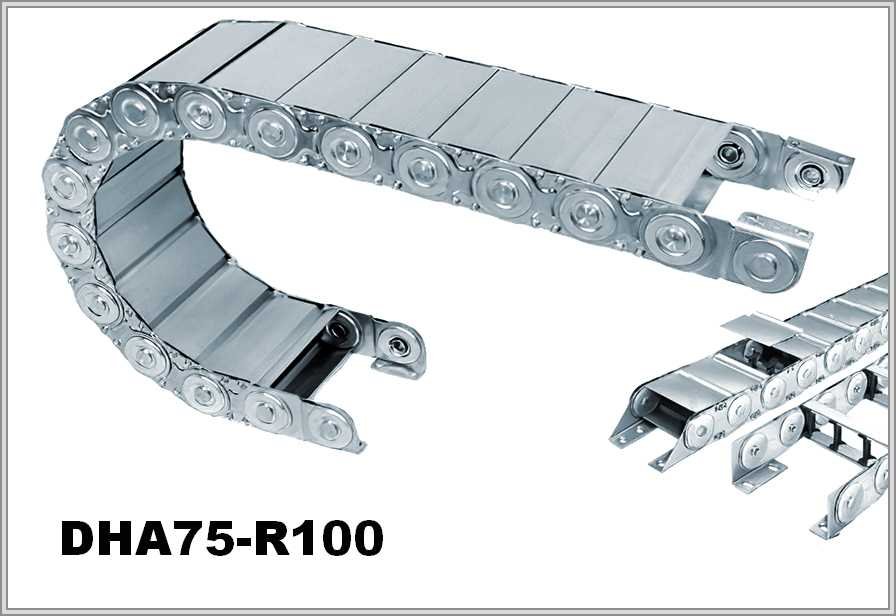

Кабелеукладчик DHA75-R100
Артикул: WB-001942
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-001942 |
| Производитель: | WorldBelt |
| Шаг, мм: | 75 |
| Серия: | DHA |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Алюминиевый сплав |
| Внутренняя высота, мм: | 31 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 50 |
| Число секций: | 1 |
| Раздел: | Закрытые |
DHA75-R100: алюминиевый сплав, R 100 мм, петля ≈ 250 мм
Петля 250 мм и дуга 314,2 мм

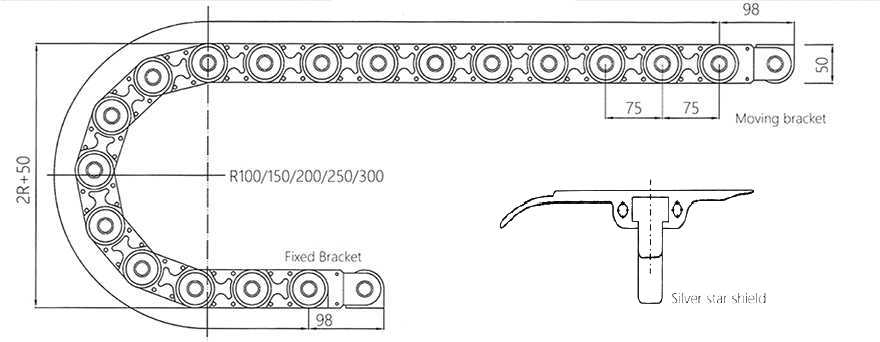

Высоту петли цепи DHA75-R100 оценивают так: около 250 мм — это 2 × 100 мм плюс внешняя высота 50 мм. В изгибе радиусом 100 мм помещается ≈ 314,2 мм цепи DHA75-R100 (πR).
| Тип | Внутренняя высота | Внешняя высота | Радиус изгиба | Шаг цепи |
| DHA75 | 31мм | 50мм | 100мм | 75мм |
Обозначение DHA75-R100 и размеры

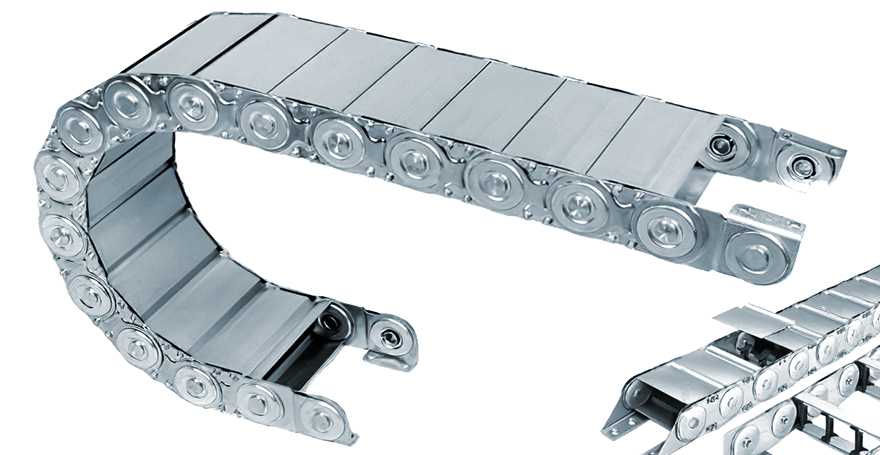

Цепь DHA75-R100 входит в серию DHA: цепь из алюминиевого сплава, закрытая полностью. Внешняя высота цепи — 50 мм, значение внутренней высоты — 31 мм; шаг цепи — 75 мм. Загибают цепь DHA75-R100 по радиусу от 100 мм.
Устройство DHA75-R100 и подбор
Внутреннее сечение (высота × ширина) сопоставляют со жгутом, разделителями и запасом; внутренняя высота DHA75-R100 — 31 мм. Что защищает цепь DHA75-R100: шланги и кабели.
При запросе на DHA75-R100 приведите состав и массу заполнения, в каких условиях работает цепь, положение монтажа, минимальный радиус самого негибкого кабеля и длину хода. Фото старой цепи или чертёж для DHA75-R100 приложить можно.
